Voltímetro digital 520 series

portátilelectrostático

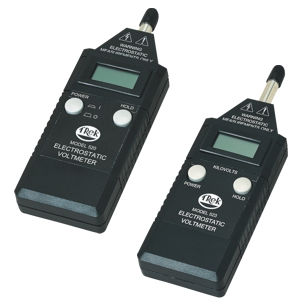

El modelo 520 (±2kV) del viaje y los 523 (±20kV) voltímetros electrostáticos de mano modelo proporcionan medidas exactas, sin impacto de electrostático voltaje superficial para los usos del ESD en ambientes ionizados o no-ionizados. Estos dos voltímetros utilizan una técnica de medida que supere la desventaja del campo-metro de mano típico proporcionando las medidas superficiales del voltaje que son esencialmente independiente del espaciamiento punta de prueba-a-medido sensor de la superficie. El modelo 520 está disponible en dos versiones. El 520-1 tiene un metro digital para exhibir el voltaje medido. El 520-2 tiene un monitor de la salida analógica además del indicador digital. Este monitor de la salida analógica se puede utilizar para registrar el voltaje medido o para verlo en un osciloscopio. 520 especificaciones dominantes modelo Gama de la medida: 0 a ±2 kilovoltio DC Exactitud de la medida: Mejor el de ±5% de completo sobre el entero recomendado radio de acción de la separación de la punta de prueba-a-superficie de 5 milímetros a 25 milímetros Velocidad de la respuesta (el 10% - el 90%): Menos ms de 25 para un 0 al cambio decisivo de la entrada de ±2 kilovoltio (salida de monitor de voltaje 520-2) 523 especificaciones dominantes modelo Gama de la medida: 0 a ±20 kilovoltio DC Exactitud de la medida: Mejor el de ±5% de completo sobre el entero recomendado radio de acción de la separación de la punta de prueba-a-superficie de 30 milímetros a 60 milímetros Tasa de muestreo: 2,5 lecturas por segundas Los usos típicos incluyen Medida del aumento electrostático de la carga superficial Procesos de fabricación Prueba de la asamblea electrónica Prueba de materiales del semiconductor Prueba de materiales disipante Prueba de la electrónica de automóvil ESD que audita y que localiza averías
