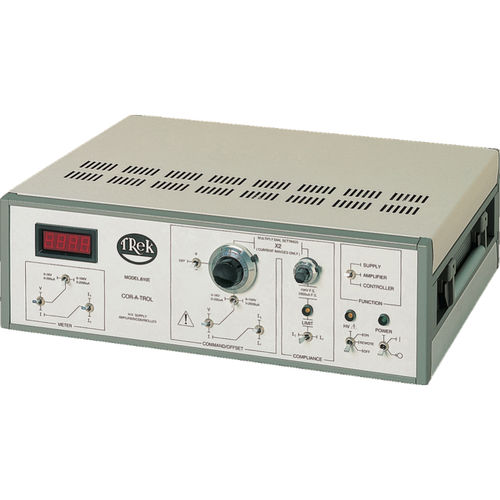

Amplificador de señal 610E

de transconductanciade alta tensiónbenchtop

El modelo 610E de Trek es una fuente de alimentación/amplificador/controlador de alto voltaje que proporciona seis modos de operación de alto voltaje. Como amplificador de alto voltaje, el Modelo 610E amplifica una señal aplicada externamente con un ajuste seleccionable por el interruptor de 100 V/V o 1000 V/V. Como fuente de referencia de alto voltaje, un sintonizador del panel frontal manda el voltaje de salida. Como amplificador de transconductancia, una señal de voltaje aplicada externamente produce una corriente de salida proporcional. Como fuente de corriente, un dial del panel frontal manda las corrientes de salida. Como controlador de alta tensión, el modo amplificador de alta tensión se mantiene, pero la entrada del amplificador y los elementos de realimentación no están comprometidos y están disponibles para su configuración por parte del usuario. Especificaciones Rango de voltaje de salida: 0 a ±1 kV o 0 a ±10 kV Rango de corriente de salida: 0 a ±200 μA o 0 a ±2000 μA pico AC Tarifa reducida: Mayor de 35 V/μs Gran ancho de banda de señal (-3 dB): DC a más de 1.2 kHz Ganancia de voltaje (rango de 1 kV): 100 V/V Ganancia de voltaje (rango de 10 kV): 1000 V/V Ganancia de Transconductancia: 200 μA rango es 20 μA/V; 2000 μA rango es 200 μA/V Las aplicaciones típicas incluyen Control de carga en bucle cerrado Investigación electrofotográfica Pruebas de aislamiento Evaluación de material dieléctrico Calibradores y suministros de CA o CC Características y ventajas Funcionamiento multimodo para una utilidad mejorada Salida de cuatro cuadrantes para el accionamiento de cargas capacitivas Sistema de bucle cerrado para una alta precisión Protección contra cortocircuitos para la protección de equipos DC-stable para aplicaciones de alimentación programables Ruido de salida bajo para salidas de alta precisión Certificado de calibración rastreable por el NIST que se proporciona con cada unidad Cumple con la normativa CE
