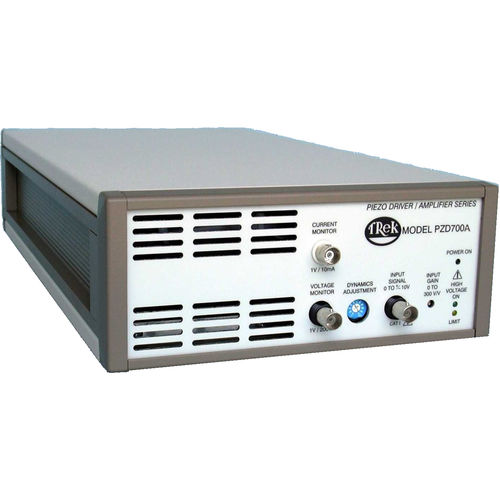

Amplificador de potencia PZD700A

de alta tensiónpara actuador piezoeléctricoen bastidor

El modelo PZD700A del viaje es un conductor/un amplificador piezoeléctricos DC-estables de alto voltaje diseñado para proporcionar el control exacto de voltajes de salida en las gamas bipolares o unipolares que son cliente especificado dentro de una gama de ajustes disponibles. El instrumento alcanza las respuestas exactas de la salida y las altas tarifas de ciénaga exigidas por las cargas reactivas utilizando una etapa de la salida activa del cuatro-cuadrante que se hunda o actual de fuentes en cargas reactivas o resistentes. El PZD700A modelo se configura como amplificador de no-inversión. Una configuración de inversión está disponible. Ambas configuraciones están disponibles como instrumentos solos o en doble canal. Son top del banco operable o 19 en el estante aumentable. Especificaciones dominantes Voltaje de salida: 0 a ±700 V DC o a la CA del pico Corriente de salida: 0 a ±100 mA Tarifa de ciénaga: Mayor de 380 V/µs Ancho de banda grande de la señal: DC a mayor de 125 kilociclos (- 3dB) Aumento: 0 a 300 V/V, ajustables usando un potenciómetro del panel de delante Los usos típicos incluyen Conducción piezoeléctrica/control Modulación del laser MEMS Investigación del semiconductor El humedecer piezoeléctrico de la vibración Características y ventajas salida del Cuatro-cuadrante para conducir cargas capacitivas Sistema de lazo cerrado para la alta exactitud Cortocircuito protegido para la protección del equipo Ruido bajo de la salida para las salidas ultra-exactas Todo el diseño de estado sólido para la operación sin necesidad de mantenimiento DC-estable para los usos programables de la fuente El modelo PZD700A M/S está también disponible con dos veces la capacidad actual del PZD700A modelo certificado NIST-detectable de calibración proporcionado cada unidad
