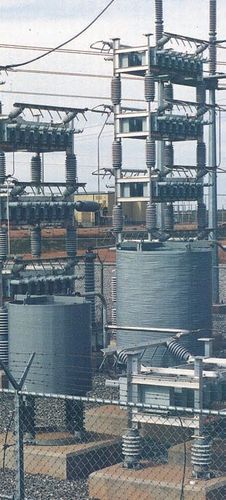

Reactancia filtro de armónica monofásica

Los reactores del filtro se utilizan conjuntamente con los bancos del condensador para formar los circuitos armónicos templados serie del filtro, o conjuntamente con los bancos y los resistores del condensador para formar los circuitos armónicos de banda ancha del filtro. Al specifiying los reactores del filtro, las magnitudes de la corriente fundamental y armónica de la frecuencia deben ser indicadas. Si el ajuste de la inductancia para fino-templar se requiere, la gama y la tolerancia que golpean ligeramente requeridas deben ser especificadas. Muchos usos del filtro requieren un factor de Q que sea mucho más bajo que el Q natural del reactor. Esto es alcanzada a menudo conectando un resistor en el circuito. Un alternativa económico es la adición' estructura del anillo del ing de un de-q en un reactor. Esto puede reducir el factor de Q del reactor por una cantidad significativa sin la necesidad de instalar los resistores que humedecen adicionales. Estos anillos, montados en el reactor, se juntan fácilmente al campo magnético del reactor. Esto elimina la preocupación del espacio, de la conexión y de la confiabilidad de componentes adicionales tales como resistores.
