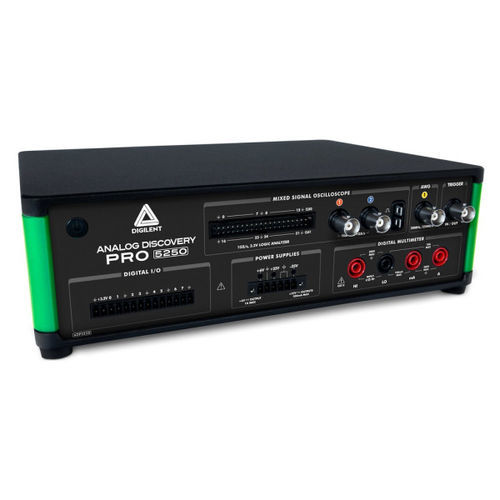

Osciloscopio analógico ADP5250

de señal mixtaportátilmultivía

El ADP5250 aporta una mayor frecuencia de muestreo y ancho de banda y un diseño más robusto a la familia Analog Discovery Pro, manteniendo nuestro software de aplicación WaveForms, altamente valorado, en los controles. Diseñado para combinar un conjunto completo de instrumentos en un dispositivo flexible y programable, el ADP5250 cuenta con un osciloscopio de señal mixta con dos canales de entrada analógica de 100 MHz y hasta 1 GS/s, un generador de formas de onda con una salida sinusoidal de hasta 20 MHz, 34 canales digitales con una frecuencia de muestreo de hasta 100 MS/s, una fuente de alimentación de tres salidas con capacidad de hasta 25 V, un disparador externo y un DMM programable integrado. Los dispositivos Analog Discovery Pro cuentan con una variedad de opciones avanzadas de disparo. Los instrumentos dentro de WaveForms pueden activarse de forma cruzada, por ejemplo, activando la captura de un osciloscopio basado en un protocolo digital recibido y decodificado. Además, las señales externas pueden disparar eventos utilizando la entrada/salida de disparo externa dedicada. Nuestro software gratuito WaveForms proporciona estas características configurables en los propios instrumentos, o para un mayor control o automatización en una de las interfaces de scripting disponibles. Los siguientes instrumentos están disponibles en la aplicación WaveForms para el ADP5250: Osciloscopio Generador de formas de onda Fuentes de alimentación DMM Analizador lógico E/S estáticas Analizador de espectro Analizador de redes Analizador de impedancia
