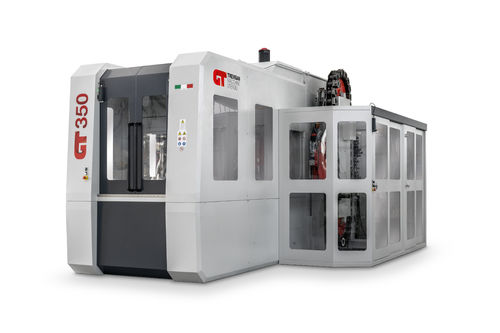

Centro de torneado-fresado CNC GT350

verticalcon mesa rotativa

La unidad operativa, fabricada en hierro fundido, se compone de una torreta de dos posiciones equipada con un cabezal de refrentado integrado con eje en U (diámetro de 300 mm con una carrera de 70 mm) capaz de girar una pieza fija y un diámetro máximo de giro de 350 mm. La segunda posición, en cambio, está equipada con un husillo convencional que puede girar hasta 4.500 RPM. El eje de trabajo de ambas posiciones es el mismo y para cambiar de una a otra, la torreta realiza un giro de 180°. El husillo convencional está equipado con una transmisión para la gestión de un cabezal de refrentado cambiante. Este dispositivo de giro tiene un diámetro de 135 mm y una carrera de 30 mm; es ideal para el mecanizado de diámetros pequeños a altas revoluciones. El husillo también está especialmente diseñado para permitir la aplicación de cabezales angulares. Está construido en acero rígido, con soldaduras liberadas de tensiones, diseñadas para maximizar la rigidez, al tiempo que permite zonas abiertas para un flujo eficaz de la viruta y el refrigerante fuera de la zona de trabajo. La mesa giratoria indexable de 630 x 630 mm tiene 360.000 divisiones continuas y rotación bidireccional programable mediante un servomotor sin escobillas. La mesa cuenta con un control de posicionamiento de palets y un sistema de sujeción y centrado de palets integrado, con una capacidad máxima de 1.100 kg.
