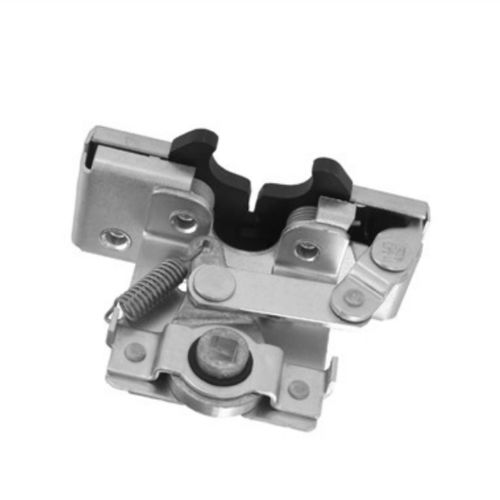

Este picaporte de dos rotores está diseñado para aplicaciones de servicio medio a pesado para puertas de entrada fuera de carretera. Cuenta con un varillaje integrado que permite el accionamiento directo del mango en L y proporciona facilidad de montaje y aplicaciones.
Diseñado para
Espesor de la puerta de 1-7/8" o mayor (47.6mm)
Las puertas pesan entre 50 y 200 lbs. (23-91 kg)
Presiones de sellado de la puerta de 50-150 lbs. (23-68 kg) (sugerido para obtener mejores resultados)
Uso con el perno de percusión TriMark 070-0200
Disponible en
En configuraciones de mano izquierda o derecha (se muestra la mano derecha)
Con el receptor de la barra de accionamiento en paralelo al perno de percusión o girado en incrementos de 15° (como se muestra en la ilustración)
Instalación
(4) Sujetadores de montaje 1/4-20 UNC grado 5 (no incluidos).
Apriete al valor de torque recomendado por el fabricante de los sujetadores, sin embargo, no exceda 120 pulg. (13 N-m)
Agujeros de montaje de un diámetro máximo de 7,9 mm (0,312")
Instalación del cerrojo y del percutor
Instale el perno de percusión en el marco de la puerta
Cierre la puerta con cuidado y compruebe que no haya interferencias entre la cabeza del perno del percutor y los componentes del cerrojo
Agregue o quite calzas debajo de la arandela de pernos del percutor según sea necesario (el diámetro exterior de la calza debe ser mayor que el diámetro exterior de la arandela de pernos del percutor)
Ajuste el perno del percutor verticalmente de manera que la puerta no sea guiada hacia arriba o hacia abajo mientras está cerrada
COMPROBAR PARA DETERMINAR QUE TANTO LAS POSICIONES DE ENCLAVAMIENTO SECUNDARIAS COMO LAS PRIMARIAS SON UTILIZABLES
La puerta debe estar cerrada, pero no "cerrada" en la posición secundaria y cerrada en la posición anticipada de "cerrado" con respecto a las superficies adyacentes en la posición primaria
---
