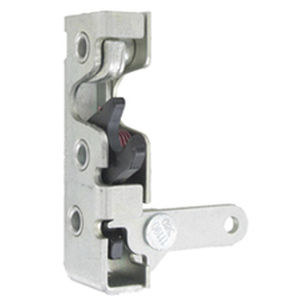

Este cerrojo de un solo rotor es una subplataforma del cerrojo probado de la serie 050-0200 de TriMark y está diseñado para aplicaciones de servicio liviano a mediano para compartimientos y paneles de acceso dentro y fuera de la carretera. Cuenta con una variedad de palancas de disparo y ejes de montaje para facilitar el montaje y las aplicaciones.
Diseñado para
Aplicaciones de puertas más delgadas, ligeras o de peso medio
La puerta pesa hasta 75 libras. (34 kg)
Presiones de sellado de la puerta de 20-25 lbs. (9-11 kg) recomendados para obtener los mejores resultados. No debe exceder las 50 libras. (23 kg)
Instalación en superficie visible o instalación oculta
Aplicaciones en las que se desea tener un cierre de rotor de una sola posición
Usar con el perno de percusión TriMark 070-0100
Disponible en
Configuraciones para la mano derecha o izquierda
Con ejes pasantes estándar de 6,7 mm (0,265") de diámetro como se muestra, ejes roscados de 1/4-20 UNC o ejes roscados de M6 x 1,0
Finalizar
Componentes de acero cromado transparente y cincado
Material
Componentes del cierre interno: acero estampado de borde liso tratado térmicamente
Resortes: acero inoxidable no corrosivo
Mitades de la caja: acero de alta resistencia
Instalación
(3) Se recomiendan los sujetadores 1/4-20 UNC grado 5 o M6 x 1 clase 8.8 o mejor
Se requiere un montaje vertical con una rampa de apoyo en la parte superior para la alineación adecuada y el posterior acoplamiento del trinquete de bloqueo y el perno de percusión
Apriete al valor de torque recomendado por el fabricante de los sujetadores, sin embargo, no exceda 120 pulg. (13,3 N-m)
Lubricación interna
El lubricante seco curado en horno se aplica en todas las piezas móviles críticas
Precaución: Los pestillos giratorios de posición única no cumplen con los requisitos de la norma FMVSS 206 (ECE R11).
---
