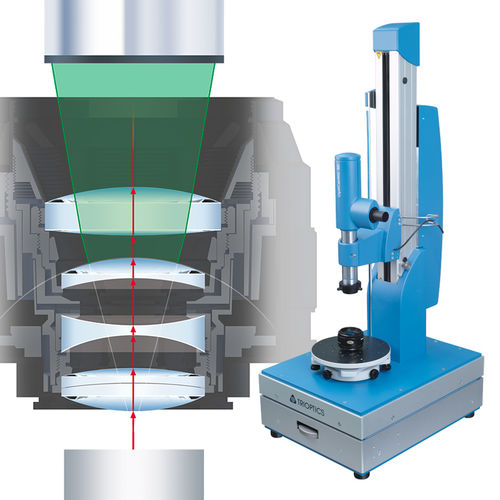

Aparato de medición óptico OptiCentric® 3D

3Dde mesa

El OptiCentric® 3D ofrece una solución ideal para la caracterización opto-mecánica completa de sistemas ópticos ensamblados. La solución dos en uno combina la tecnología de medición de errores de centrado OptiCentric® con un interferómetro de baja coherencia llamado OptiSurf®, que mide los espacios de aire entre las superficies de las lentes y el grosor central de las lentes dentro del sistema óptico. La interacción cruzada de ambos sistemas de medición proporciona un aumento significativo de la precisión global de la medición y una información detallada de la calidad de fabricación. Características principales Precisión de la medición de centrado mejor que 0,1 µm; precisión de la medición del entrehierro/espesor del centro hasta 0,15 µm Medición de la concentración dentro de las lentes objetivas (incluye la actualización MultiLens) Amplia gama de opciones de software: AspheroCheck, SmartAlign Lentes de cabeza intercambiables para un rango de medición prácticamente ilimitado sin necesidad de movimientos molestos y largos del cabezal de medición Aumento optimizado para cada superficie de lente Enfoque preciso y automatizado del cabezal de medición por medio de una etapa lineal motorizada Modular: todos los accesorios son de diseño modular y están totalmente integrados en el software
