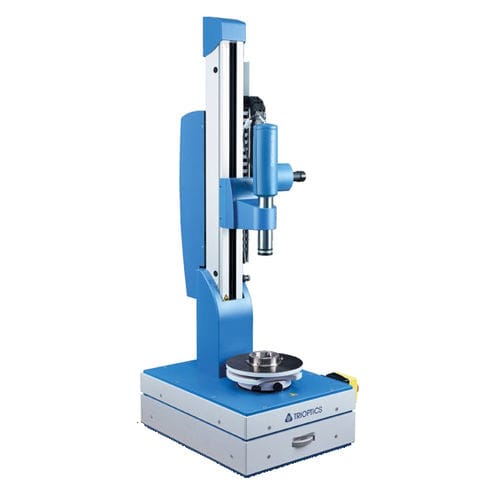

Aparato de medición de centraje OptiCentric® IR

ópticode infrarrojospara lentes ópticas

OptiCentric® IR es la solución de TRIOPTICS para la medición del centrado de lentes de la óptica infrarroja. El sistema está equipado con un cabezal de medición VIS-MWIR o VIS-LWIR intercambiable y puede medir todo tipo de ópticas infrarrojas. Para lograr la mayor precisión posible en la alineación de la lente y la medición de la óptica infrarroja, es fundamental elegir la longitud de onda adecuada. La medición de lentes individuales y el montaje de lentes en reflexión se puede realizar en el rango visual. Aquí se consigue una precisión de 0,1 µm. La medición de los sistemas de lentes y la medición de la transmisión deben realizarse en el rango de infrarrojos. Características principales Cabezal de medición conmutable de VIS a IR Precisión de medición del centrado de la lente de aprox. 1-2 μm debido a la longitud de onda y al mayor tamaño de píxel de las cámaras de infrarrojos Medición del centrado de la lente, los espacios de aire y el grosor del centro dentro de los sistemas de lentes infrarrojos ensamblados (OptiCentric® 3D IR) Medición de un mínimo de 20 superficies con un sistema OptiCentric® Dual IR con dos cabezales de medición Medición de la reflexión y de la transmisión El software está optimizado para la medición de la óptica IR: Gran facilidad de uso: El uso de los sistemas de infrarrojos no es diferente al de los sistemas VIS Compensa automáticamente el fondo térmico antes de realizar una medición Está disponible la actualización de IR para los sistemas OptiCentric® existentes Debido a la fuente de luz láser, se requiere un objetivo estenopeico en lugar de una cruz: Alta resolución con micrómetro de gama estenopeica Punto claro con alto contraste Spot es bien monitoreado por software (ciclo)
