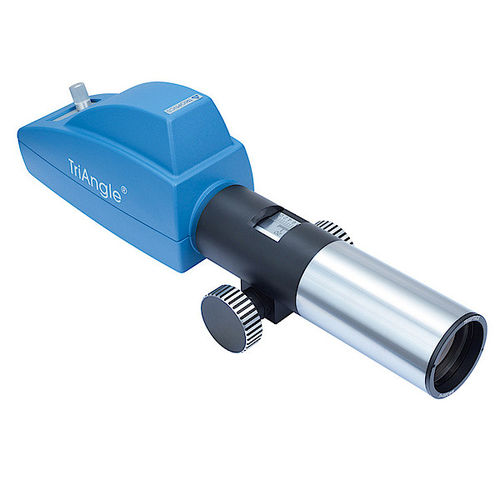

Autocolimador electrónico TriAngle® Focus

“ La serie electrónica del autocollimator del foco de TriAngle® se basa en el diseño estándar de TriAngle® pero emplea los tubos objetivos de concentración para la medida de las superficies del espejo levemente esférico o de algunos otros sistemas con poder óptico. El foco del triángulo se adapta idealmente para las medidas ópticas contacto-libres del radio. Características dominantes Tubo objetivo de concentración Sistema máximo de funciones de la medida incluyendo diversas medidas de la cuña y de la prisma Compatibilidad con los tubos objetivos de diversas longitudes focales Disponible con 8 diversos tubos objetivos con las longitudes focales que se extienden a partir de 100 milímetros a 1000 milímetros Un funcionamiento variable de la gama y de la exactitud de medición entre 2,5 y 0,2 arcos segundo dependiendo de la longitud focal Sensores de alta resolución modernos del CCD que ofrecen la mejores calidad y relación señal-ruido de la imagen Software de OptiAngle 5 Usos Analizar superficies esféricas Medida del radio de curvatura Medida del ángulo de inclinación de la alta precisión Superficies ópticas múltiples que alinean Medida del ángulo de cuña en la reflexión Medida del ángulo de cuña en paso doble medida del error de la prisma 45° medida del error de la prisma del 90° Medida del giro excéntrico Tareas de la calibración del ángulo Medida de la rectitud Medidas de la llanura Inspections de la esquina \ /html del cubo”
