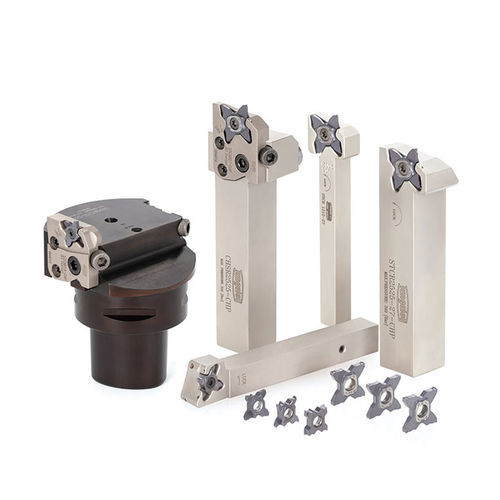

Herramienta de ranurado axial TETRACUT

con plaquitas de corte

La plaquita rectificada se fija en la zona de asentamiento que proporciona una gran rigidez y repetibilidad Características 1. Sistema de fijación único por 3 puntos El diseño único de la zona de asentamiento proporciona una repetibilidad precisa de la posición de la arista de corte. 2. Rompevirutas rectificados o moldeados Una línea ampliada para una mayor flexibilidad. 3. Servicio de entrega urgente para plaquitas especiales de ranurado Ejemplo #1 Indústria en general Pieza: - Eje estator Material: - S45C / C45 Portaherramientas: - STCR2525-27 Plaquita: - TCS27-200-020 Calidad: - AH725 Condiciones de corte: - Vc = 210 (m/min) f = 0.15 (mm/rev) CDX = 2 (mm) CW = 2 (mm) Operación: Ranurado exterior Refrigerante: Taladrina Máquina: Torno NC Ejemplo #2 Industria automoción Pieza: - Eje de entrada Material: - SCr420 / 20Cr4 Portaherramientas: - STCR2525Z18 Plaquita: - TCG18R150-020 Calidad: - AH7025 Condiciones de corte: - Vc = 100 (m/min) f = 0.08 (mm/rev) CDX = 2.1 (mm) CW = 2 (mm) Operación: Ranurado exterior refrigerante: Taladrina Máquina: Torno NC
