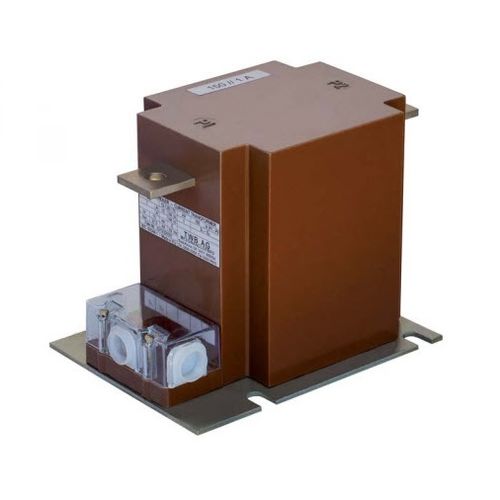

Transformador de corriente AK 12

de medidaencapsulado en resinapara de protección

Fabricamos transformadores de corriente de tipo soporte para su instalación en interiores. Contienen hasta cinco núcleos para la medición de ingresos y la protección, construidos con láminas de acero silíceo o níquel de alta calidad. Todas las partes activas están impregnadas con resina cicloalifática para exteriores. En caso de que se solicite la reconexión 1:2, ésta puede lograrse mediante el montaje de barras de reconexión en los terminales primarios, o mediante un terminal intermedio en la bobina secundaria. Cada terminal de la bobina secundaria puede conectarse a tierra de forma individual directamente a la base metálica mediante un perno. Estos tipos no requieren mantenimiento y, en lo que respecta a sus dimensiones principales, muchos de ellos se corresponden con las normas alemanas DIN 42600. Tensión máxima del equipo (kV) - 12 Nivel de aislamiento nominal (kV) - 12/28/75 Corriente primaria nominal (A) - 5 hasta 600 Corriente nominal secundaria (A) - 5 o 1 Clase de precisión del núcleo de medición - 0,1; 0,2S: 0,2:0,5S: 0,5 ¡1:3 Factor de seguridad instrumental - 5 o 10 Carga nominal del núcleo de medición (VA) - 1,25 hasta 30 Clase de precisión del núcleo de protección - 5P: 10P Factor de límite de precisión - 5 o 10 o 15 o 20 Carga nominal del núcleo de protección (VA) - 1,25 hasta 30 Número de núcleos - hasta 2 Frecuencia nominal (Hz) - 162/3:50:60 Corriente térmica nominal de corta duración (kA) - lth= 100 x In (máx. 120)/1 s Corriente dinámica nominal (kA) - ldyn = 2,5 x1th Clase de aislamiento - E Peso (kg) - 15 Resistencia en voladizo (N) - >5000 Altitud máxima de instalación (m) - hasta 1000 Temperatura ambiente PC] - - 5 hasta ♦ 50 Especificaciones - IEC 61869-1 & 2: DIN ¿2600 Divisor de tensión capacitivo - disponible bajo pedido Dibujo nº - 2110/12
