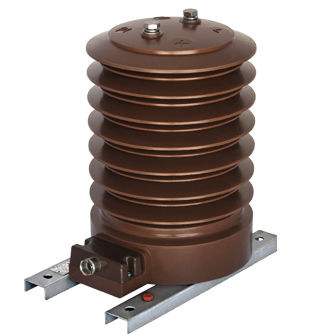

Transformador de medida AFK series

de corrienteencapsulado en resinapara servicio exterior

Nuestro programa de fabricación también incluye transformadores de corriente de apoyo para instalaciones exteriores. La resina es cicloalifático y resistente al aire libre. Porque está impregnado al vacío y curado al vacío bajo un tratamiento térmico de larga duración ciclo controlado, un material aislante de altas cualidades eléctricas y mecánicas, resistencia a los rayos ultravioletas y los efectos del rastreo, la erosión y el envejecimiento. Para un aumento de la distancia de marcha lenta, el el cuerpo aislante está equipado con cobertizos dobles, cuya forma ha sido determinada después de años de investigación. Contienen hasta cinco núcleos para la medición de ingresos y la protección, construidos con materiales de alta calidad laminaciones de acero silíceo o de níquel de calidad. En caso de que se solicite la reconexión 1:2, esto puede lograrse mediante montaje de barras de reconexión en los terminales primarios, o mediante un terminal intermedio en la bobina secundaria. Tensión máxima para el equipo (kV) 12 24 36 Nivel de aislamiento nominal (kV) 12/28/75 24/50/125 36/70/170 Corriente primaria nominal (A) 5 hasta 1200 Corriente nominal secundaria (A) 5 o 1 Clase de precisión del núcleo de medición 0,1 ; 0,2S : 0,2 : 0,5S; 0,5: 1 : 3 Factor de seguridad del instrumento 5 o 10 Carga nominal del núcleo de medición (VA) 1,25 hasta 30 Clase de precisión del núcleo de protección 5P;10P Factor límite de precisión 5 o 10 o 15 o 20 Carga nominal del núcleo de protección (VA) 1,25 hasta 30 Número de núcleos 1 Frecuencia nominal (Hz) 162/3:50:60 Corriente térmica asignada de corta duración (kA) Ith = 100 - 300 x In (máx. 80) Corriente nominal dinámica (kA) Idyn ■ 2,5 x Ith Clase de aislamiento E Peso (kg) 26 28 38 Distancia de fuga (mm) 545 745 1055 Fluencia por kV tensión de línea a línea (cnVkV) 4,54 3,1 2,93 Resistencia en voladizo (N) >5000
