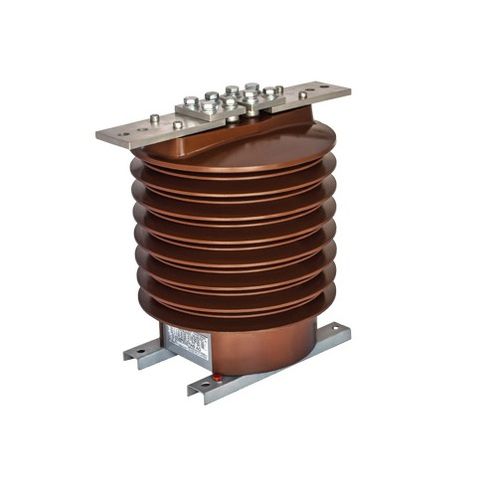

Transformador de corriente AFG series

de medidaencapsulado en resinapara de protección

Nuestro programa de fabricación también incluye transformadores de corriente de apoyo para instalaciones exteriores. La resina es cicloalifática y resistente a la intemperie. Al estar impregnado al vacío y curado bajo un largo ciclo térmico controlado, se obtiene un material aislante de altas cualidades eléctricas y mecánicas, resistencia a los rayos ultravioleta y a los efectos del seguimiento, la erosión y el envejecimiento. Para aumentar la distancia de marcha lenta, el cuerpo aislante está equipado con cobertizos dobles, cuya forma se ha determinado después de años de investigación. Contienen hasta cinco núcleos con fines de protección y medición de ingresos, construidos a partir de laminados de acero silíceo o de níquel de alta calidad. En caso de que se solicite una reconexión 1:2, esto puede lograrse montando barras de reconexión en los terminales primarios o mediante un terminal intermedio en la bobina secundaria. Tensión máxima para el equipo (kV) 24 36 Nivel de aislamiento nominal (kV) 24/50/125 36 / 70/170 Corriente primaria nominal (A) 5 hasta 2500 Recormección primaria[A) 2 X 5 hasta 2 X 600 Grifo secundario a petición Corriente nominal secundaria (A) 5 o 1 Clase de precisión del núcleo de medición 0,1 ; 0,2S : 0 2 : 0,5S : 0,5 : 1 : 3 Factor de seguridad del instrumento 5 o 10 Carga nominal del núcleo de medición (VA1 1 25 hasta 30 Clase de precisión del núcleo de protección 5P:10P Factor límite de precisión 5 ó 10 ó 15 ó 20 Carga nominal del núcleo de protección (VA) 1,25 hasta 30 Número de núcleos 3 Frecuencia nominal (Hz) 162/3:50 : 60 Corriente térmica asignada de corta duración (kAI Ith - 100 - 500 X In (máx. 120) Corriente dinámica nominal (kAI ldyn = 2,5xlitros) Clase de aislamiento E
