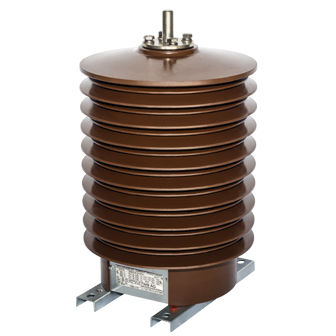

Transformador de medida VFE series

encapsulado en resinapara servicio exteriorde tensión media

Se trata de transformadores de tensión tipo para instalación en exterior. La resina es cicloalifática y resistente a la intemperie. Al estar impregnado al vacío y curado bajo un largo ciclo térmico controlado, se obtiene un material aislante de altas cualidades eléctricas y mecánicas, resistencia a los rayos ultravioleta y a los efectos del seguimiento, la erosión y el envejecimiento. Para aumentar la distancia de marcha lenta, el cuerpo aislante está equipado con cobertizos dobles, cuya forma se ha determinado después de años de investigación. Contienen hasta tres bobinados con fines de medición de ingresos y protección. Se puede suministrar un bobinado adicional de 100/3 V en caso de que se requiera la detección de fallo de tierra. Sus núcleos están construidos con laminaciones de acero silíceo de alta calidad. Si se solicita una relación adicional, esto puede lograrse mediante un terminal intermedio en la bobina secundaria o una bobina adicional. También producimos transformadores de tensión "tipo ferroviario" con blindaje de baja resistencia. Tensión máxima para el equipo (kV) 24 36 Nivel de aislamiento nominal (kVJ 24/50/125 36/70/170 Tensión nominal pnmary (V) de 3000/V 3 hasta 30000/v'3 Tensión secundaria nominal (V) 100V3 o 110/V3 Grifo secundario a petición Clase de precisión 02:05:1:3 Carga nominal del devanado de medición (VA) 15 hasta 200 Tensión nominal del bobinado en triángulo abierto (V) 100/3 o 110/3 Clase de precisión 3P:6P Carga nominal del bobinado en triángulo abierto (VA) 15 hasta 200 Corriente térmica continua del devanado secundario (A) 7 Corriente térmica continua de la torre terciaria (A) 8 Factor de tensión nominal y duración admisible 1,9xUn/8h Frecuencia nominal (Hz) 16 2/3:50 : 60 Clase de aislamiento E
