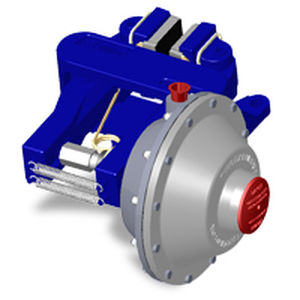

Freno de disco MR

de muellecon desapriete neumático

La serie Twiflex MR de pinzas de freno de disco es adecuada para su uso con discos de 12,7 mm o 25,4 mm de grosor. El diámetro mínimo del disco es de 250 mm. El diámetro mínimo del disco para el MR2 es de 460 mm. Normalmente se utilizan una o dos pinzas por disco, pero el número puede aumentarse en función del tamaño del disco. Los frenos pueden colocarse en cualquier ángulo alrededor de la periferia del disco, pero lo ideal es montarlos horizontalmente (es decir, en la posición de las 3 o las 9). Si el ángulo de montaje de la pinza es superior a 10° con respecto a la horizontal, o en aplicaciones de eje vertical, debería estar equipado con un enlace de compensación. Twiflex dispone de una gama de discos de freno (véase conjuntos de disco y cubo). Para el funcionamiento neumático, utilice aire comprimido seco, filtrado y no lubricado. Los frenos neumáticos requieren una válvula de control, accionada manualmente o mediante una señal neumática o eléctrica. Los valores indicados en los gráficos se basan en pastillas de freno totalmente asentadas y acondicionadas con un coeficiente de fricción nominal μ = 0,4. Los frenos de disco Twiflex deben utilizarse con pastillas de freno Twiflex sin amianto. Radio efectivo del disco = radio real (m) - 0,03m.
