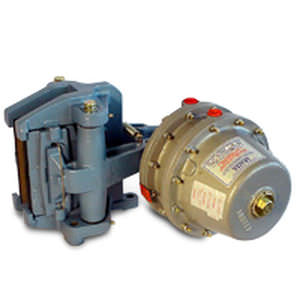

Freno multidiscos GMR

de disco con estribodesapriete con muellehidráulico

La serie Twiflex GMR y GMR40 de pinzas de freno de disco es adecuada para su uso con discos de 25,4 mm y 40 mm de grosor respectivamente. El diámetro mínimo del disco es de 610 mm. Normalmente se utilizan una o dos pinzas por disco, pero el número puede aumentarse dependiendo del tamaño del disco. Los frenos pueden colocarse en cualquier ángulo alrededor de la periferia del disco, pero lo ideal es montarlos horizontalmente (es decir, en la posición de las 3 o las 9 horas). Si el ángulo de montaje de la pinza es superior a 10° con respecto a la horizontal, o en aplicaciones de eje vertical, deberá equiparse con un kit de montaje inclinado. Twiflex dispone de una gama de discos de freno (véase conjuntos de disco y cubo). Para el funcionamiento neumático, utilice aire comprimido seco, filtrado y no lubricado. Los frenos neumáticos requieren una válvula de control, accionada manualmente o por señal neumática o eléctrica. Los valores indicados en los gráficos se basan en pastillas de freno totalmente asentadas y acondicionadas con un coeficiente de fricción nominal μ = 0,4. Los frenos de disco Twiflex deben utilizarse con pastillas de freno Twiflex sin amianto. Radio efectivo del disco = radio real (m) - 0,06m.
