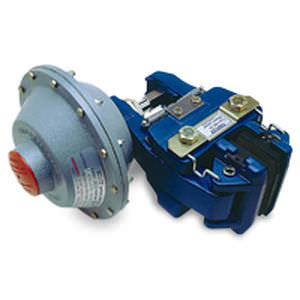

Estribo de freno de disco MX series

apriete por muelledesapriete electromagnético

Las pinzas de freno de disco de las series Twiflex MX13, MX25, MX30 y MX40 son adecuadas para su uso con discos de 12,7 mm, 25,4 mm, 30 mm y 40 mm de grosor respectivamente. La pinza SMX sólo es adecuada para su uso con discos de 12,7 mm de grosor. El diámetro mínimo del disco es de 300 mm. Las pinzas MX/SMX pueden utilizarse con cualquiera de los propulsores de la serie Twiflex y cuentan con un mecanismo de enlace patentado que garantiza un desgaste uniforme de las pastillas. Normalmente se utilizan una o dos pinzas por disco, pero el número puede aumentarse en función del tamaño del disco. Los frenos pueden colocarse en cualquier ángulo alrededor de la periferia del disco, pero lo ideal es montarlos horizontalmente (es decir, en la posición de las 3 o las 9). Si el ángulo de montaje de la pinza es superior a 10° con respecto a la horizontal, o en aplicaciones de eje vertical, debe equiparse con un kit de montaje inclinado o un eslabón de compensación. Twiflex dispone de una gama de discos de freno (véase conjuntos de disco y cubo). Para el funcionamiento neumático, utilice aire comprimido seco, filtrado y no lubricado. Los frenos neumáticos requieren una válvula de control, accionada manualmente o mediante una señal neumática o eléctrica. Los valores indicados en los gráficos se basan en pastillas de freno totalmente asentadas y acondicionadas con un coeficiente de fricción nominal μ = 0,4. Los frenos de disco Twiflex deben utilizarse con pastillas de freno Twiflex sin amianto. Radio efectivo del disco = radio real (m) - 0,033m.
