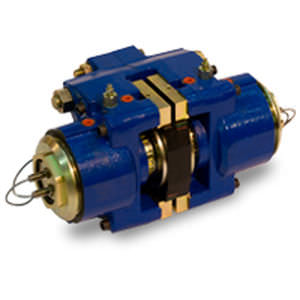

Freno de disco VCS series

de muellea mando de desembrague hidráulico

La pinza de freno de disco Twiflex VCS Mk3 se compone de dos mitades, o "módulos", y está diseñada para utilizarse con un disco de freno de un grosor mínimo de 20 mm. Los módulos se montan a cada lado de una placa de montaje central del mismo grosor que el disco de freno. Cada módulo consta de un paquete de muelles para proporcionar una fuerza total de sujeción/frenado de 17kN a 62 kN. El diámetro mínimo del disco es de 500 mm. Normalmente se utilizan una o dos pinzas por disco, pero el número puede aumentar en función del tamaño del disco. Los frenos pueden colocarse en cualquier ángulo alrededor de la periferia del disco. Twiflex dispone de una gama de discos de freno (véase conjuntos de disco y cubo) VCS-FL La pinza de freno de disco Twiflex VCS-FL es un desarrollo de la unidad estándar VCS Mk3 y consta de un único cojinete de módulo de resorte en un lado del disco de freno y la mitad opuesta "reactiva". Esta configuración única y compacta de freno "flotante" se utiliza normalmente cuando el espacio es limitado o para acomodar el movimiento axial excesivo del disco. La gama flotante proporciona fuerzas de frenado nominales de 35 kN a 55 kN por freno. El diámetro mínimo del disco es de 500 mm. Al igual que con el freno estándar, normalmente se utilizan una o dos pinzas por disco, pero el número puede aumentarse en función del tamaño del disco. Los frenos pueden colocarse en cualquier ángulo alrededor de la periferia del disco, pero lo ideal es montarlos horizontalmente (es decir, en la posición de las 3 o las 9 horas). La fuerza de frenado nominal se basa en pastillas de freno totalmente asentadas y acondicionadas con un coeficiente de fricción nominal µ = 0,4. Los frenos de disco Twiflex deben utilizarse con pastillas de freno Twiflex sin amianto.
