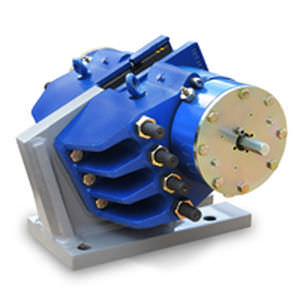

Freno de disco VKSD

de muellea mando de desembrague hidráulico

La pinza de freno de disco Twiflex VKSD se compone de dos mitades, o módulos de muelle, y es adecuada para su uso con un espesor de disco mínimo de 20 mm. Los módulos se montan a cada lado de una placa de montaje central 12 mm más gruesa que el disco de freno. El diámetro mínimo del disco es de 1000 mm. Normalmente se utilizan una o dos pinzas por disco, pero el número puede aumentarse en función del tamaño del disco. Los frenos pueden colocarse en cualquier ángulo alrededor de la periferia del disco, pero lo ideal es montarlos horizontalmente (es decir, en la posición de las 3 o las 9). Twiflex dispone de una gama de discos de freno. Los índices de fuerza de frenado se consiguen mediante una combinación de diferentes muelles, calzos y ajustes del entrehierro. La duración de la fatiga del muelle depende de la capacidad de la pinza. Los valores indicados en la tabla se basan en pastillas de freno totalmente asentadas y acondicionadas con un coeficiente de fricción nominal _ = 0,4. Los frenos de disco Twiflex deben utilizarse con pastillas de freno Twiflex sin amianto. Radio efectivo del disco = radio real (m) - 0,095m. Pinza de freno de disco VKSD-FL La pinza de freno de disco Twiflex VKSD-FL comprende un único módulo de muelle que forma el lado "activo" de esta unidad flotante y está disponible para su uso cuando el espacio es limitado o para acomodar la flotación axial del disco de ±6mm. Los índices de fuerza de frenado se consiguen mediante una combinación de diferentes muelles, calzos y ajustes del entrehierro. La vida útil del muelle es una función de la capacidad de la pinza. Los valores indicados en la tabla se basan en pastillas de freno totalmente asentadas y acondicionadas con un coeficiente de fricción nominal _ = 0,4. Los frenos de disco Twiflex deben utilizarse con pastillas de freno Twiflex sin amianto. Radio efectivo del disco = radio real (m) - 0,095m.
