Estribo de freno de disco VS series

apriete por muellea mando de desembrague hidráulico

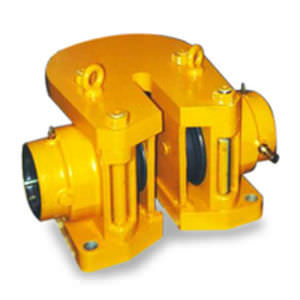

La pinza de freno de disco Twiflex VS se compone de dos módulos fijados entre las placas de montaje superior e inferior en forma de U mediante tirantes. Normalmente se utilizan una o dos pinzas por disco, pero el número puede aumentar en función del tamaño del disco. Los frenos pueden colocarse en cualquier ángulo alrededor de la periferia, pero lo ideal es montarlos horizontalmente (en las posiciones de las 3 o las 9). El diámetro mínimo del disco es de 1.000 mm y no hay un máximo, salvo por limitaciones prácticas. La pinza estándar puede acomodar discos de un grosor de 38mm a 50mm - consulte con Twiflex para discos más gruesos de 50mm. Existe una disposición de pinza en tándem que comparte una placa de montaje central común; el diámetro mínimo del disco es de 2000 mm. Los valores indicados en las tablas se basan en pastillas de freno totalmente asentadas y acondicionadas con un coeficiente de fricción nominal μ = 0,4. Los frenos de disco Twiflex deben utilizarse con pastillas de freno Twiflex sin amianto. Radio efectivo del disco = radio real (m) - 0,110m. Nota: La duración de la fatiga del muelle está en función de la capacidad de la pinza.
