Estribo de freno de disco VMS series

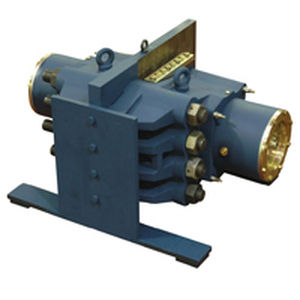

La pinza de freno de disco Twiflex VMS3-SPS se compone de dos módulos atornillados a una placa de montaje central, 12mm más gruesa que el disco de freno. El grosor mínimo del disco es de 38 mm y el diámetro mínimo del disco es de 1.500 mm, sin máximo, salvo por limitaciones prácticas. Basado en un desarrollo del anterior freno de disco Twiflex VMS2-SP, el VMS3-SPS proporciona un aumento significativo de la fuerza de frenado pero en un paquete de tamaño similar. La vida de fatiga infinita (>2 x 106 ciclos) es alcanzable para la mayoría de las unidades en el espacio de aire de 3 mm que se muestra en la tabla y posible, mediante la reducción de este ajuste, para los frenos de mayor capacidad - póngase en contacto con Twiflex para obtener más información. Radio efectivo del disco = radio real (m) - 0,155m. Pinza de freno de disco de la serie VMS2 La pinza de freno de disco Twiflex VMS2 se compone de dos módulos atornillados a una placa de montaje central, 12 mm más gruesa que el disco de freno. El grosor mínimo del disco es de 38 mm y el diámetro mínimo del disco es de 1.500 mm, sin máximo, salvo por limitaciones prácticas. Normalmente se utilizan una o dos pinzas por disco, colocadas en cualquier ángulo alrededor de la periferia, pero el número puede aumentar en función del tamaño del disco. Radio efectivo del disco = radio real (m) - 0,155m. Pinza de freno de disco de la serie VMSDP Al igual que el freno de disco Twiflex VMS2, el VMS-DP consta de 2 módulos de muelle; esta vez montados en una carcasa común para formar el lado "activo" de una pinza de freno flotante. Esta disposición permite que el conjunto se adapte a ±10 mm de movimiento axial del disco. El diámetro mínimo del disco es de 4500 mm y no hay un máximo, salvo por limitaciones prácticas. El grosor del disco para la pinza estándar oscila entre 117 mm y 130 mm, y el soporte de montaje se mecaniza en consecuencia.
