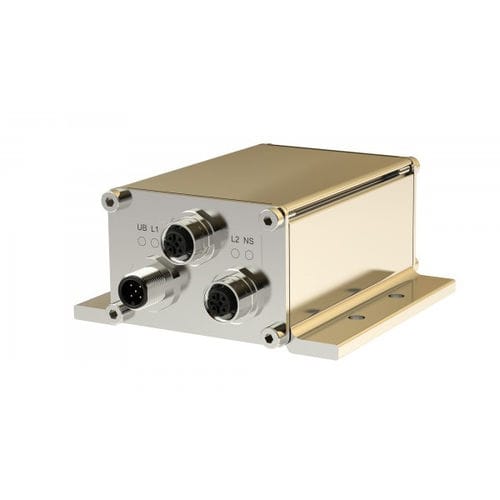

Inclinómetro XYZ NBT

ProfiNetMEMSrobusto

Registro de la inclinación en el campo gravitatorio mediante sensores MEMS (Micro-Electro-Mechanical-System) con posterior digitalización y linealización mediante controladores. Los sensores MEMS son circuitos integrados fabricados con tecnología micromecánica de silicio en bruto. Las capacidades dobles se forman con la ayuda de estructuras micromecánicas móviles. Si estas estructuras se desvían en el caso de una aceleración, por ejemplo, la aceleración gravitatoria (g), se producen cambios de capacidad, que se registran y procesan posteriormente mediante tecnología de medición. La tensión de salida sigue la función U ~ g * sin α. En este caso, el ángulo α es el ángulo de inclinación del sensor medido contra el vector g. Estos sensores miden con precisión, tienen una larga vida útil y son muy robustos. Los ejes de medición funcionan de forma independiente entre sí. La interfaz Profinet según IEC 61158 / 61784 o las especificaciones PNO nº 2.712 y 2.722, versión 2.3, está integrada en la serie de inclinómetros NBT. Se admiten las clases de tiempo real 1 y 3, es decir, tiempo real (RT) y tiempo real isócrono (IRT), además de los requisitos de la clase de conformidad C. El conmutador doble integrado permite utilizar el inclinómetro PROFINET de TWK en topologías de red en estrella, árbol y línea.
