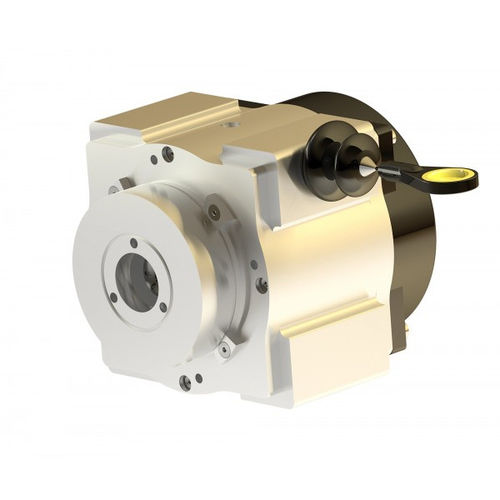

Transductor de desplazamiento con cable SWF

mecánicoflexible

Tenga en cuenta que este producto es un accesorio. En la sección "Productos" encontrará los codificadores correspondientes que puede pedir para su artículo seleccionado. El movimiento lineal de un cable de acero flexible, que puede tener una longitud de hasta 30 m, se convierte en un movimiento rotatorio con la ayuda de un tambor de medición. El tambor de medición está conectado al eje de un codificador. De esta manera, un cambio en el desplazamiento del cable de medición hace que el eje del encoder gire en una cantidad directamente proporcional que puede ser registrada. La fuerza de retroceso del accionamiento por resorte mantiene el cable de medición siempre tenso y evita cualquier hundimiento que, de otro modo, induciría a un error. El tambor de medición se mueve axialmente sobre un husillo asegurando que el cable se enrolle con precisión y de forma reproducible en la ranura helicoidal del tambor. La boquilla, a través de la cual el cable entra en el tambor, está protegida con un cepillo y un fuelle para evitar que el agua o el polvo entren en el tambor. A petición, se puede instalar una cámara de grasa adicional.
