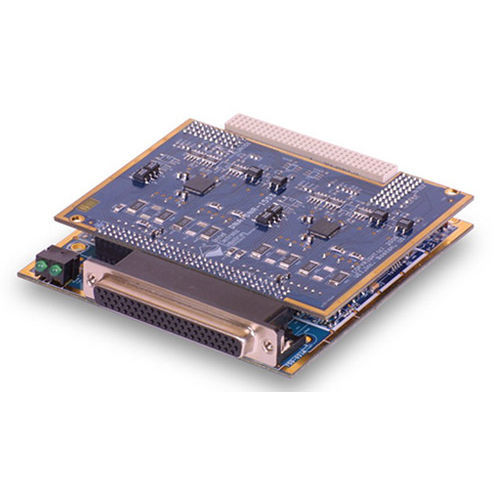

Tarjeta de interfaz FGPA DNx-1553-553 series

EthernetindustrialMIL-STD-1553

Tarjeta de interfaz de doble canal MIL-STD-1553 DNx-1553-553, DNA-1553-553, DNR-1553-553, DNF-1553-553 Características 2 interfaces de bus independientes y redundantes Modos controlador de bus (BC), terminal remoto (RT) o monitor de bus (MT) Simulación de múltiples RTs hasta 32 RTs Soporta 1553A, 1553B (incluida la notificación 2) y 1553C Transformador o acoplamiento directo convertidor de 1553 a Ethernet La DNx-1553-553 es una tarjeta MIL-STD-1553 de alto rendimiento y dos canales que es un perfecto convertidor MIL-STD-1553 a Ethernet. Cada canal funciona de forma totalmente independiente y proporciona una interfaz MIL STD 1553 completa y redundante. Cada canal puede configurarse como MIL STD 1553a, MIL STD 1553b, MIL STD 1553c, y la interfaz "b" implementa completamente las notificaciones de especificación 1 y 2. Cada canal está acoplado a un transformador, aunque el acoplamiento directo está disponible como opción. La mayoría de las funciones de la tarjeta 1553 son implementadas por la FPGA integrada. Esto reduce en gran medida la carga de la CPU del cubo y garantiza que la DNx-1553-553 no interfiera con la funcionalidad de otras tarjetas de E/S instaladas. Cada canal puede configurarse independientemente como controlador de bus (BC), terminal remoto (RT) o monitor de bus (MT). Como Controlador de Bus, la tarjeta soporta todas las transferencias estándar BC-RT, RT-BC y RT-RT y la mensajería Mode Code, One-shot y Broadcast. El soporte de Terminal Remoto permite que la placa se configure en una sola dirección RT, o que emule todo el bus hasta 32 RTs diferentes. La implementación de RT admite el almacenamiento en búfer de mensajes simples, dobles y circulares. El modo de monitorización del bus (MT) ofrece la posibilidad de monitorizar toda la actividad, o de seleccionar la actividad en función de la dirección RT o del código de modo.
