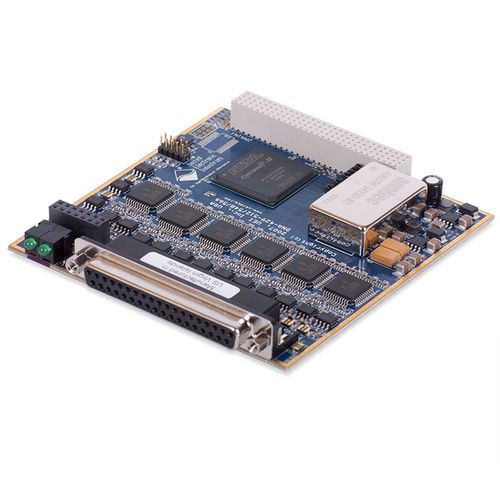

Tarjeta de interfaz multivías DNx-429-566 series

ARINC 429

La DNx-429-566 es una interfaz de comunicación ARINC-429 de 12 canales (6 TX, 6 RX). La tarjeta es totalmente compatible con la especificación ARINC 429 y admite el funcionamiento a alta velocidad (100 kHz) y a baja velocidad (12,5 kHz). La velocidad del canal es seleccionable por software en bancos de dos canales. La integridad de los datos, incluso cuando todos los canales están configurados en modo de alta velocidad, está garantizada con el uso de FIFOs de 256 palabras en todos los canales de RX y TX. Los canales de recepción incluyen la capacidad de filtrar en las etiquetas para que sólo se capturen los datos de los canales seleccionados. El filtro puede configurarse para reenviar datos de entre una y 255 etiquetas, o puede desactivarse para que se capturen todos los datos, independientemente de la fuente. El usuario también puede seleccionar, etiqueta por etiqueta, si se envían todos los datos o sólo los que han cambiado desde la última transmisión. Cada canal puede configurarse de forma que también se admita el filtrado de recepción de datos basado en el identificador de origen/destino (bits 9 y 10). Las palabras que coinciden con el SDI deseado se reenvían, mientras que las que no lo hacen se ignoran. Cada palabra recibida puede llevar un sello de tiempo con la fecha y la hora de recepción (resolución de 10 µs). Los errores de paridad pueden ser marcados y los datos errantes atrapados a nivel de placa, o los canales RX pueden ser configurados para para enviar datos con un bit de paridad ilegal.
