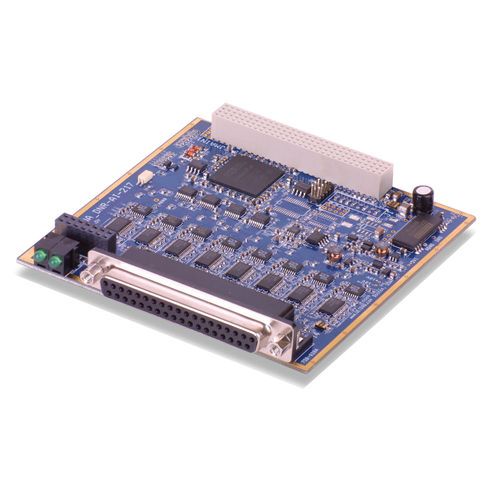

Tarjeta de adquisición de datos con 16 entradas analógicas DNx-AI-217 series

analógica

tarjeta A/D de 16 canales, 24 bits y 120 kS/s de muestreo simultáneo de alta velocidad Características 16 canales de entrada analógica diferencial Muestreo simultáneo (un convertidor A/D por canal) velocidad de muestreo de 120 kHz por canal (1600 kHz máximo en la placa) resolución de 24 bits "Detección de cableado de entrada "abierto Detección de exceso de rango en la entrada Ganancias - 1, 2, 4, 8, 16, 32 y 64 Pin compatible con DNx-AI-207 La DNA-AI-217 y la DNR-AI-217 son tarjetas A/D de 16 canales de muestreo simultáneo compatibles con los populares chasis Cube y RACKtangle de UEI, respectivamente. Las versiones DNA/DNR son electrónicamente idénticas y presentan una resolución de 24 bits con 7 rangos de entrada seleccionables por software. La DNx-AI-217 es compatible con la popular tarjeta DNx-AI-207 y ofrece una vía de actualización fácil para aquellos que buscan más resolución, mayores velocidades de muestreo o entradas de muestreo simultáneo. La configuración A/D por canal permite muestrear los canales simultáneamente a velocidades de hasta 120 kS/s cada uno (1600 kS/s como máximo en toda la placa). La configuración A/D por canal elimina prácticamente la interferencia de entrada y los problemas de tiempo de asentamiento de los canales, incluso cuando se conectan a fuentes de señal de alta impedancia. El DNx-AI-217 está totalmente aislado del Cubo/RACKtangle y está protegido contra sobretensiones de hasta ±40 V (encendido o apagado). Las entradas pasan a un modo de alta impedancia cuando se quita la alimentación, lo que hace que el AI-217 sea ideal para su uso en aplicaciones de medición/control redundantes. La DNx-AI-217 es un miembro de la popular serie Guardian de UEI, que proporciona altos niveles de diagnóstico al usuario. La tarjeta AI-217 ofrece tanto la funcionalidad de detección de entrada abierta como la capacidad de detectar condiciones de sobretensión de entrada.
