interfaz de sincronización/resolución de 2 canales y 16 bits
Características
2 canales de entrada/salida
resolución de 16 bits
entradas de 3 hilos (Synchro) y 4 hilos (Resolver)
Salida de referencia por canal
referencia programable de 2 a 28 Vrms
50 Hz a 4000 Hz
salida de 28 Vrms a 1,2 VA sin búfer externo
Totalmente aislado (canal a canal y canal a chasis)

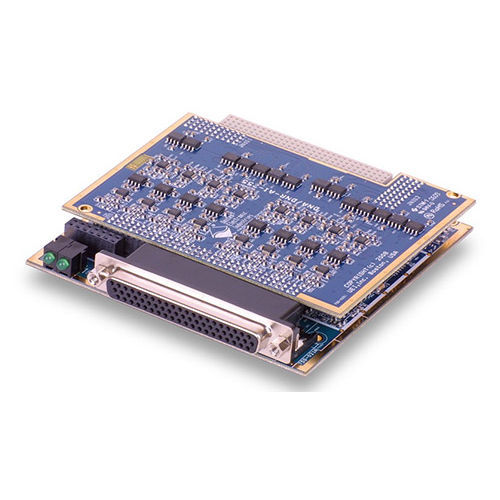

La DNx-AI-255 es una tarjeta de entrada y salida de sincronización/resolución de dos canales. La placa es adecuada para una amplia variedad de aplicaciones de prueba, medición y control, así como para salidas simuladas para aplicaciones de prueba y simuladores. La placa puede configurarse como dos entradas, dos salidas o una entrada y una salida.
La tarjeta proporciona 2 canales de entrada que monitorizan sincros de 3 hilos o resolvers de 4 hilos. Los circuitos de alta precisión de la tarjeta, combinados con el convertidor A/D de 16 bits independiente de cada canal, permiten precisiones de medición de hasta ± 2,6 minutos de arco. Las entradas pueden leerse a velocidades de hasta 800 rps, dependiendo de la frecuencia de referencia.
Cada canal proporciona su propia referencia programable con salidas programables independientemente de 2 a 28 Vrms a frecuencias de 50 a 4.000 Hz y hasta 1,2 VA.
El DNx-AI-255 también proporciona dos canales de salida de sincronización o resolución que son ideales para controlar elementos como los indicadores de actitud o como fuente de prueba para una amplia variedad de dispositivos de entrada de sincronización o resolución. Cada una de las salidas acepta una señal de referencia independiente y ofrece una resolución de salida de 16 bits. Cada canal puede conducir hasta 28 Vrms a 1,2 VA sin búferes externos.
---
