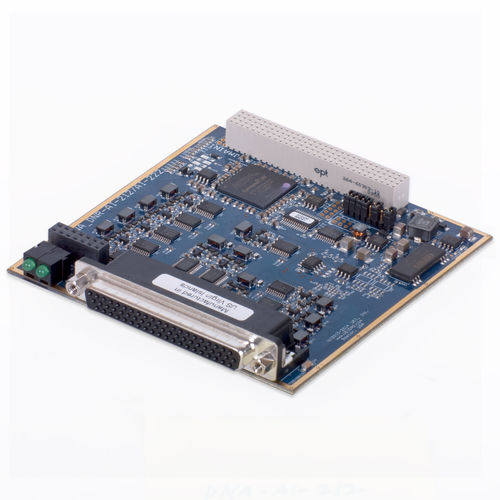

Tarjeta de entrada analógica DNx-AI-212 series

multivíaspara medición de temperaturapara termopar

Las DNx-AI-212 son tarjetas de entrada de termopar de 12 canales totalmente aisladas y de muestreo simultáneo, compatibles con los populares chasis Cube y RACKtangle de UEI, respectivamente. Las versiones DNA/DNR son electrónicamente idénticas. La DNx-AI-212 presenta un rango de entrada de ±2,048 V y convertidores de 24 bits. Con la ganancia de 16 utilizada para la mayoría de los tipos de TC, el AI-212 proporciona una resolución de entrada de 7,6 nanovoltios. Una configuración A/D por canal permite el muestreo simultáneo a velocidades de hasta 1800 S/s cada una (21600 S/s en conjunto). La configuración A/D por canal elimina prácticamente la interferencia de entrada y los problemas de tiempo de asentamiento de los canales. El DNx-AI-212 es un dispositivo de medición de termopares ideal y de alta precisión, que ofrece errores de offset y de ganancia inferiores a 0,1°C en todos los termopares estándar (incluidos J, K, T, S, E, R). Esta precisión, combinada con el aislamiento de 350 VDC/Vrms de canal a canal y de canal a chasis, hace que la tarjeta sea una solución perfecta para la medición de temperatura industrial, incluso cuando se utilizan termopares no aislados en entornos de alta tensión. Además, la DNx-AI-212 está diseñada para aprovechar el extremadamente preciso sensor digital de temperatura ADT 7420 que proporciona una medición CJC dedicada. El sensor CJC se monta externamente en el panel de terminales de tornillo DNA-STP-AI-212 (que se incluye con la compra). El software incluido realizará toda la linealización de TC y la compensación CJC necesarias y devolverá los datos en °C, K, °F o °R cuando se desee. También se ha implementado un circuito de detección de termopar abierto.
