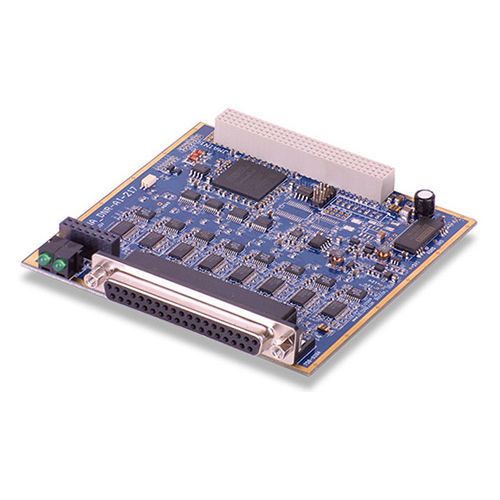

Tarjeta de entrada analógica DNx-AI-217-803 series

16 canalesconvertidor de señal analógica

La DNx-AI-217-803 es una tarjeta A/D de 16 canales, totalmente aislada y de muestreo simultáneo, compatible con los populares chasis de UEI. La DNx-AI-217-803 tiene una resolución de 24 bits y 7 rangos de entrada seleccionables por software. Cada canal también incluye un bit DIO aislado de nivel lógico. Una configuración A/D por canal permite muestrear los canales simultáneamente a velocidades de hasta 120 kS/s cada uno (480 kS/s máximo agregado en toda la placa). La configuración A/D por canal elimina prácticamente la interferencia de entrada y los problemas de tiempo de establecimiento de los canales, incluso cuando se conectan a fuentes de señal de alta impedancia. Cada canal está aislado eléctricamente de todos los demás canales, así como del chasis del Cubo o del RACKtangle. Además del aislamiento, cada entrada está protegida contra sobretensiones de hasta ±40 V (encendido o apagado). Las entradas pasan a un modo de alta impedancia cuando se quita la alimentación, lo que hace que el AI-217-803 sea ideal para su uso en aplicaciones de medición/control redundantes. Todas las conexiones del DNx-AI-217-803 se realizan a través de un conector DB37 hembra. Los fabricantes de equipos originales encontrarán fácilmente conectores de acoplamiento para cables personalizados, mientras que los usuarios finales pueden aprovechar el popular panel de terminales de tornillo DNA-STP-37 de UEI a través de los cables de la serie DNA-CBL-37 o DNA-CBL-37S.
