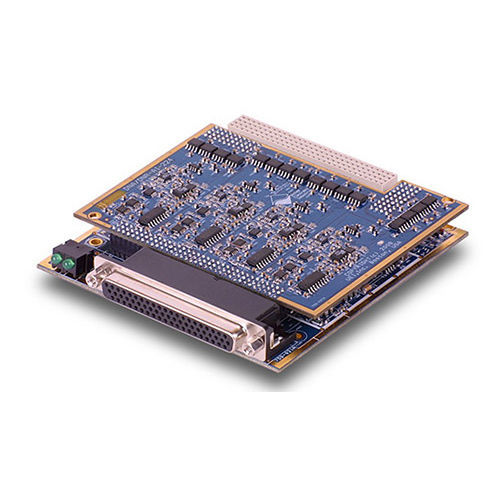

Tarjeta de entrada analógica DNx-AI-224 series

4 canalespara galga extensiométrica

Las DNx-AI-224 son tarjetas de entrada de bandas extensométricas de alta velocidad y cuatro canales para los cubos de adquisición de datos y control de UEI y los racks de E/S RACKtangle, respectivamente. Las tarjetas proporcionan una combinación ideal de alta velocidad, precisión y flexibilidad de conexión y son adecuadas para su uso en una amplia variedad de aplicaciones. Las entradas analógicas ofrecen una resolución de 18 bits con velocidades de muestreo de hasta 100 kilomuestras por segundo. Cada canal tiene un convertidor A/D y los cuatro canales se muestrean simultáneamente. La combinación de la resolución de 18 bits con la puesta a cero automática de la tarjeta y la calibración automática de la ganancia garantizan que las mediciones sean extremadamente precisas. Cada canal incluye también un filtro antialiasing que se configura automáticamente para adaptarse a la frecuencia de muestreo (*Por favor, consulte la nota de la página siguiente para más detalles) El DNx-AI-224 acepta entradas de medidores de puente completo, medio o cuarto de puente y células de carga. Las resistencias de terminación de puente están incorporadas para su uso con medidores de 120, 350 y 1000 ohmios. Por supuesto, también se pueden medir medidores de puente completo de cualquier valor de resistencia. Cada canal ofrece una salida de excitación independiente, programable de 0 a ±10 Vdc, en 65535 pasos. Las salidas de excitación pueden conducir hasta 50 mA cada una, lo que permite conducir puentes de 1k a ±10 Vdc, puentes de 350 ohm a ±8,75 V y puentes de 120 ohm a hasta ±3 Vdc. La tarjeta proporciona una calibración de derivación de compresión y tensión integrada con valores de calibración de derivación seleccionables entre 10 k y 170 k ohm, en 256 pasos. También se proporcionan conexiones para resistencias de derivación externas, suministradas por el usuario.
