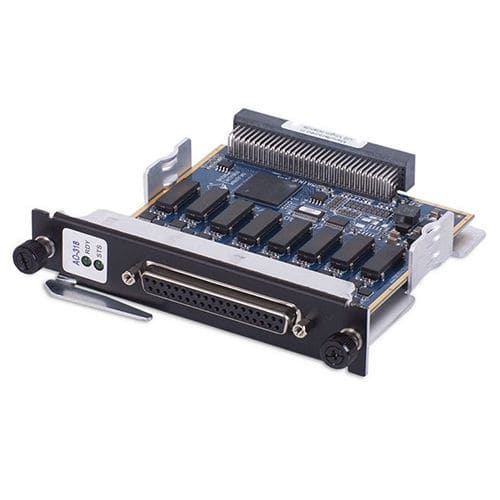

Tarjeta de salida analógica DNx-AO-318 series

8 canalesde tensiónde corriente

Las DNx-AO-318 son tarjetas de salida de tensión analógica de alta precisión y totalmente aisladas, compatibles con los populares chasis de E/S Cube, RACKtangle y FLATRACK de UEI, respectivamente. Las tarjetas ofrecen una resolución completa de 16 bits y garantizan la monotonicidad en todo el rango de temperaturas de funcionamiento. Cada canal de la DNx-AO-318 proporciona un rango de salida de ±10 V y es capaz de conducir ±10 mA. Para aplicaciones que requieran una mayor corriente o tensión de salida, consulte las tarjetas de la serie DNx-AO-308-35x. La DNx-AO-318 ofrece una amplia gama de diagnósticos de prueba integrados. Un convertidor A/D integrado en cada canal permite al usuario monitorizar tanto la tensión como la corriente de salida. Un relé de estado sólido en cada salida permite desconectar el canal D/A de la E/S de campo para poder completar un autotest de la placa sin conducir los circuitos conectados a las salidas. Este relé, en combinación con la detección de la corriente y la tensión de salida, también puede configurarse para desconectar la salida D/A en caso de que se produzca una condición de fallo externo, como un cortocircuito a tierra o una fuente de alimentación de CC. Los 8 canales pueden configurarse para actualizarse simultáneamente, o pueden actualizarse de uno en uno a medida que se escriben los datos. Un FIFO de 1024 muestras permite que cada D/A se actualice a 10 kHz sin pérdida de datos. La doble amortiguación de las salidas, combinada con el uso de D/As de bajo glitch, hacen del DNx- AO-318 una solución ideal para generar formas de onda de baja frecuencia o proporcionar estímulos conmutados de alta precisión.
