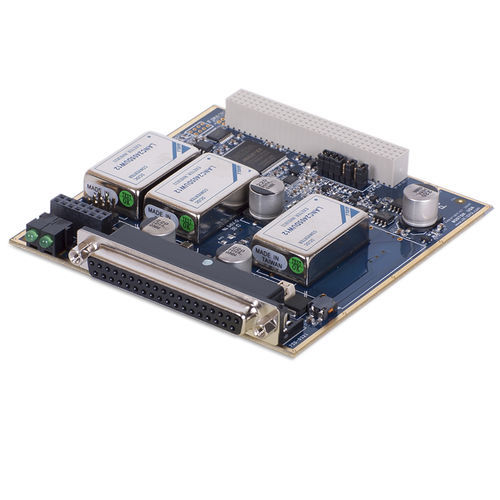

Tarjeta convertidor E/S DNx-PC-910 series

El DNx-PC-910 proporciona alimentación externa a varios sensores y acondicionadores de señal cuando lo requiera su aplicación. La serie 91x también puede utilizarse para proporcionar alimentación a las diversas tarjetas de E/S de la serie DNx que requieren alimentación externa. La versión DNA está diseñada para su uso en el chasis "Cube" de UEI, mientras que la serie DNR es para su uso en los factores de forma del chasis RACKtangle. La serie DNx-PC-91x es totalmente compatible con las tarjetas de la serie DNx-PC-90x. Las DNx-PC-910, 911, 912 y 913 están diseñadas para proporcionar tensiones de salida de ±10 VDC, ±15 VDC, +24 VDC y ±45 VDC respectivamente. Las unidades están diseñadas para detectar automáticamente la presencia de una fuente de alimentación externa y utilizarla cuando esté disponible. Las salidas pueden ser activadas y desactivadas bajo control de software (por defecto esOn). Las tarjetas proporcionan una capacidad de lectura de la tensión de entrada que permite a la aplicación asegurar niveles de tensión de entrada aceptables. Todas las conexiones se realizan a través de un conector D hembra de 37 pines. La disposición de los pines de este conector es idéntica a la de la anterior serie DNA-PC-90x, con la excepción de que los pines designados como "NC" en la serie 90x se utilizan ahora como conexiones a la alimentación externa cuando se utilizan.
