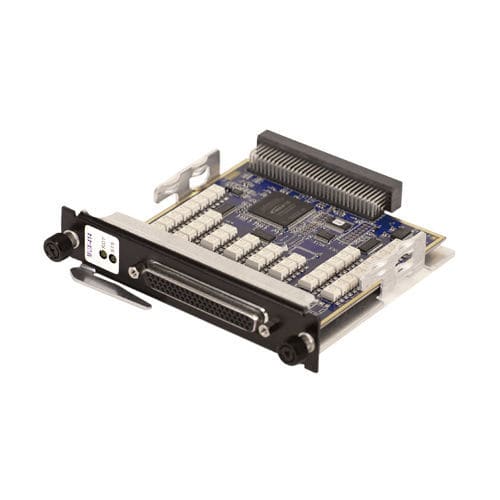

Multiplexor tarjeta DNx-MUX-414 series

La DNR/DNF/DNA-MUX-414 proporciona 14 conmutadores independientes de uno por tres para su uso con los chasis RACKtangle, FlatRACK y Cube de UEI, respectivamente. Las tarjetas MUX-414 están diseñadas para su uso en una amplia variedad de aplicaciones de conmutación y control digital y, en particular, para realizar conexiones es aplicaciones SIL. Cada canal proporciona un terminal "común" conectado a tres contactos SPST (Forma A) independientes. En una aplicación SIL típica, esto permite que cada señal del ordenador de vuelo se conecte al entrenador real, a un dispositivo simulado, a una tercera señal de prueba o de error, o que se deje abierta para simular un cable roto u otra condición de circuito abierto. Cada canal es capaz de conmutar tensiones de hasta ±48 VDC, formas de onda de CA con picos inferiores a ±48 VDC o señales sinusoidales de hasta 34Vrms. Cada canal está preparado para funcionar de forma continua a 1 A de CC o CA con una resistencia de conmutación inferior a 0,2 ohmios (típica, sin incluir los cables externos). Todos los relés se abren por defecto al encenderse/reiniciarse y admiten frecuencias de conmutación de hasta 250 Hz y todos los canales funcionan por defecto con relés de apertura antes de la apertura. Cada placa proporciona un aislamiento de 350 VDC entre canales, así como entre la placa, el cubo y otras placas de E/S instaladas. Todas las conexiones se realizan a través de un cómodo conector D de 62 pines que garantiza que no haya problemas para obtener cables o conectores de acoplamiento. Los usuarios también pueden conectar las tarjetas DNx-MUX-414 a nuestro popular panel de terminales de tornillo DNA-STP-62 mediante los cables DNA-CBL-62. Los cables están totalmente blindados y están disponibles en longitudes de 1, 3, 6, 10 y 20 pies.
