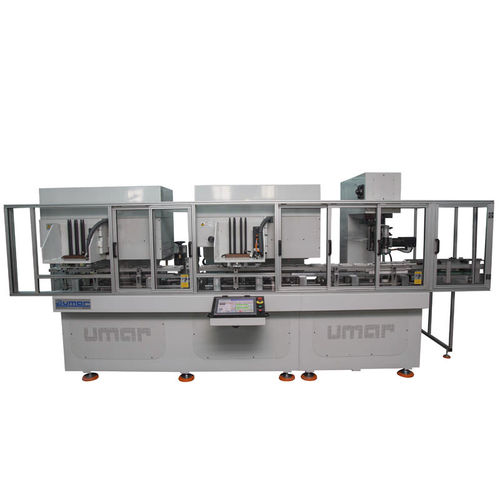

Línea de ensamblaje automática MAC/75108 1LT

verticalrotativade latas de conservas

Los cuerpos de las latas se introducen en la máquina en posición vertical. Esta línea consta de las siguientes estaciones: 1ª Estación: Transportador de entrada y sincronización con los brazos de transferencia de cuerpos El transportador de entrada y la sincronización a los brazos de transferencia moverán el cuerpo de la lata entre las estaciones para las operaciones siguientes. La sincronización se realiza mediante dedos neumáticos accionados por una leva electrónica. El movimiento de avance y retroceso de los brazos de transferencia se realiza mediante un sistema de levas accionado por un servomotor. Segunda estación: Unidad de indexación de la línea de soldadura El cuerpo gira sobre una mesa giratoria para detectar dónde está la línea de soldadura. La línea de soldadura se posiciona según lo establecido en la pantalla. La detección de la línea se realiza mediante un sensor de contraste o un sensor ultrasónico. 3ª Estación: Unidad de conformación del cuerpo (expansión) El cuerpo cilíndrico se eleva a los brazos expansores colgantes que realizarán la expansión desde las cuatro esquinas. La expansión y la elevación con el sistema de correas son accionadas y controladas por servomotores. El rango de expansión y la altura de elevación pueden ser ajustados desde la pantalla táctil automáticamente. 4ª Estación: Unidad de rebordeado inferior El sistema de rebordeado mecánico aprieta el cuerpo desde las esquinas. El cuerpo expandido se eleva a la herramienta de rebordeado colgante al revés con el mecanismo de leva servo. Los cabezales de rebordeado y de costura están en la misma columna y en el mismo bastidor del cabezal, para el ajuste de la altura se mueven juntos hacia arriba y hacia abajo. 5ª Estación: Unidad de cierre inferior Los extremos son tomados del almacén por un sistema de levas excéntricas que es accionado por un servomotor.
