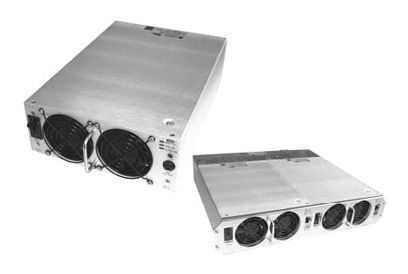

Ondulador DC/AC paralelo INV2500 series

sinusoidalde alta frecuenciapara aplicaciones industriales

Las series de INV2500-HS de la telecomunicación de UNIPOWER son 2500 el voltamperio, onda del seno, caliente-intercambian los módulos del inversor que están disponibles con un estante compatible, de dos unidades de 19 pulgadas. El estante es 2RU alto (3.5 pulgadas). Las unidades funcionan de un 48VDC (gama 42-56V) entrado y producen 115VAC hecho salir en 22A RMS o 230VAC en 11A RMS. Dos unidades en el estante producen 115VAC en 44A o 230VAC en 22A. Se produce la distorsión baja 50 o la onda del seno 60Hz usando los semiconductores de la energía del MOSFET y de IGBT con avanzado, de alta frecuencia, las técnicas de la modulación del pulse-width que alcanzan la eficacia del 90% y 7.2VA por densidad de energía de la pulgada cúbica. Las unidades se pueden ser paralelo a para un de potencia de salida más alto o para los usos redundantes N+1. Cuando están funcionados en el estante se son paralelo a automáticamente. Se aíslan completamente de la batería de la telecomunicación. Un interruptor de la entrada gira el inversor y protege la batería contra averías de la entrada. Un triturador de la salida conecta el inversor con el autobús de la carga (después de la sincronización si el autobús es vivo) y desconecta rápidamente el inversor en caso de una avería interna. El inversor tiene la alta capacidad de la oleada (el hasta 300%) para comenzar cargas tales como motores, solamente los viajes del triturador de la salida rápidamente si la energía procura fluir nuevamente dentro de un inversor criticado. El panel delantero LED indica estado del inversor, y los contactos del alarmar del relais de la forma C están disponibles en la parte posteriora. Las unidades uno mismo-son refrescadas por los ventiladores internos.
