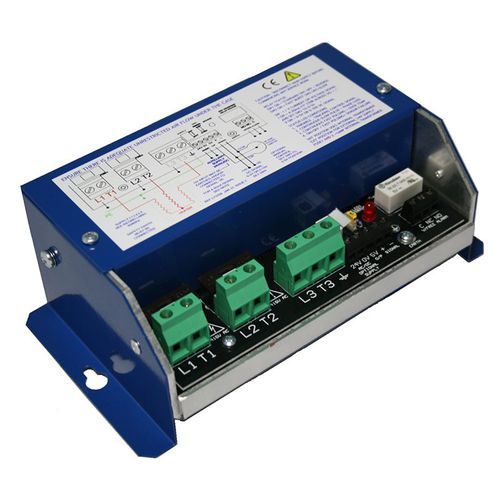

Controlador de potencia de tiristor PR3 series

de transitorios rápidostrifásico

Esta gama PR3 de la pila de tiristores proporciona un control total y sin fisuras de las cargas resistivas trifásicas, utilizando una técnica de control de dos tercios. El control de la señal se realiza mediante una señal de cc o un control manual a través de un potenciómetro 5kΩ Estas pilas de control de disparo de ráfagas utilizan tecnología de conmutación rápida de pulso cero voltios, para minimizar el parpadeo y eliminar los problemas de RFI, también incorpora un disparo por temperatura de reajuste automático, fusibles semiconductores integrales y disipador térmico. Este modelo, que se enfría por aire de forma natural y tiene fácil acceso a los terminales de señal y potencia para una instalación sencilla. APLICACIONES Adecuado para cargas resistivas trifásicas, trifásicas en estrella flotante o en triángulo cerrado. Esto incluye el mercado de Calefacción, Ventilación y Aire Acondicionado (HVAC) para aplicaciones de cortina de aire, pero también para hornos, hornos, secadores y placas calientes. FUNCIONES Funciones del relé de alarma (terminal de 3 vías - V/alarma libre "NO_NC_C") El circuito de alarma tiene contactos de relé libres de tensión y tienen una capacidad nominal de hasta 2A @ 125V ac (RMS) de carga. La alimentación interna del relé se obtiene del transformador a través de dos fusibles de 1A de 20 mm. Éstos se conectan a las fases L1 y L2 y, por lo tanto, el relé y el LED sólo pueden activarse cuando se produce un estado de sobretemperatura, un fallo en el sensor o una pérdida de fase L3. Protección contra sobretemperatura Cuando el sensor detecta una temperatura del disipador superior a 90ºC, el relé de alarmas cambia de estado y el LED emite rápidamente impulsos. La alimentación de la carga se desconectará y no volverá hasta que la temperatura descienda a 85ºC. Pérdida del sensor de temperatura El estado del LED cambia a ON/OFF (pulso rápido) si el sensor falla
