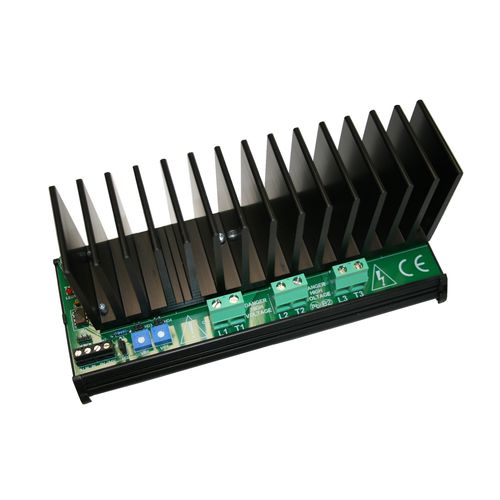

Controlador de potencia de tiristor PR3-DIN series

de transitorios rápidostrifásicoen riel DIN

La gama PR3-DIN de pilas de tiristores proporciona un control total y sin fisuras de las cargas de calefacción eléctrica trifásica desde un controlador BMS o similar. Estos controladores de disparo de ráfagas utilizan tecnología de conmutación de cero voltios para minimizar los problemas de RFI. Un modelo de 12kW o 18kW está disponible para un suministro de voltaje CA típico de 415V usando la técnica de control de dos tercios. Ambos modelos tienen las mismas características que incluyen: - capacidad de montaje en carril DIN; control de la señal de tensión de CC; disparo por temperatura con rearme automático, salida de alarma e indicación LED'OUTPUT-ON'; fácil acceso a la señal interna y terminales de potencia; no se requiere un disipador térmico adicional para cada potencia nominal. APLICACIONES Las aplicaciones adecuadas incluyen bobinas de calentamiento eléctricas, cables calefactores y hornos eléctricos. FUNCIONES Duración del ciclo y cambio de escala de la señal La duración del ciclo está preestablecida. Una señal de entrada de 0 a 10V DC de 5V equivale a que la carga está al 50% ON y del mismo modo con una carga de 2.5V la carga estará al 25% ON. Por lo tanto, una señal de entrada de 10 V equivaldrá al 100%, es decir, totalmente ON. PRECAUCIÓN: El ajuste de la duración del ciclo y el reajuste de la señal es posible utilizando HD3, HD4, VR1 y VR2, pero normalmente no es necesario. Los ajustes incorrectos de estos controles pueden causar una condición de sobrecarga, fallos y daños permanentes de la serie PR3-DIN. NO INTENTE AJUSTAR ESTOS CONTROLES SIN CONSULTAR AL PROVEEDOR/FABRICANTE. Sustitución manual La serie PR3-DIN se suministra preajustada en la posición'A' automática. Es posible anular manualmente la señal de entrada colocando el conector puente HD2 en la posición "M".
