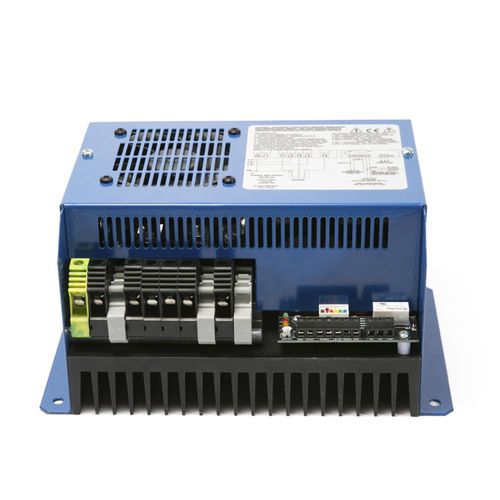

Controlador de potencia de tiristor PR3-SPM series

trifásico

La gama de pilas de tiristores PR3-E S/SP/SPM proporciona un control completo y sin fisuras de cargas resistivas trifásicas utilizando una técnica de control de dos tercios. El control del nivel de potencia se realiza mediante una señal de CC o mediante un control manual mediante un potenciómetro 5kΩ Las pilas de control de disparo de ráfagas PR3-E utilizan la tecnología de conmutación por pulsos rápidos de cero voltios para minimizar el parpadeo y eliminar los problemas de RFI. Los controladores también incorporan un disparo por temperatura de reajuste automático, fusibles semiconductores integrales y una entrada de disparo/ habilitación libre de voltios integrada para el cableado de un disparo térmico externo. La gama contiene dos potencias: 27kW y 36kW. Para cada potencia, hay tres versiones disponibles: S(estándar - sin fusibles de alta velocidad (HS) y sin fuente de alimentación interna), SP (Standard Plus - incluyendo fusibles HS y fuente de alimentación interna) y SPM (Standard Plus Monitoring) - incluyendo fusibles HS, fuente de alimentación interna y SCR/HS Fuse monitoring). Todos tienen fácil acceso a los terminales de señal y potencia para una instalación sencilla. APLICACIONES Adecuado para cargas resistivas trifásicas, trifásicas en estrella flotante o en triángulo cerrado. Esto incluye el mercado de Calefacción, Ventilación y Aire Acondicionado (HVAC) para aplicaciones de cortina de aire, pero también para hornos, hornos, secadores y placas calientes FUNCIONES Entrada de Disparo/Habilitación Esta entrada debe ser accionada por un contacto libre de potencial. Cuando el contacto está cerrado, la unidad está habilitada para suministrar energía a la carga. Cuando el contacto está abierto, esto desactiva la alimentación de la carga. Si no se utiliza esta entrada, se debe instalar un enlace de cable para habilitar la unidad. Salida de relé de alarma (terminal de 3 vías - Contactos libres de tensión, normalmente abierto (NO), normalmente cerrado (NC), común (COM).
