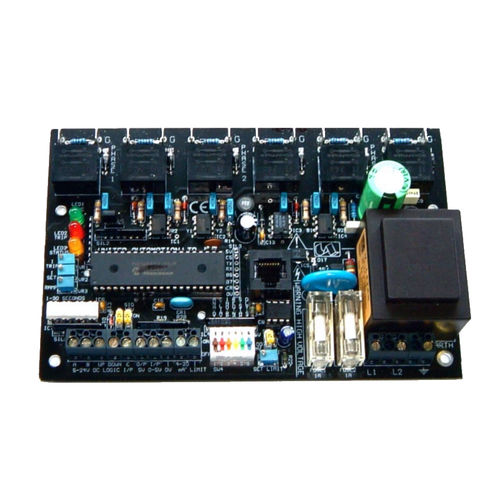

Controlador de potencia de tiristor FC36M

de transitorios rápidostrifásicotipo open frame

Fuentes de alimentación Rectificadores de control total o parcial Control de motores de CA Control de motores de corriente continua Arrancadores Suaves Controladores de Calefacción Generador de inducción Regulación de la tensión alterna Control de Transformador Trifásico Las tarjetas de disparo adicionales pueden configurarse para disparar SCRs en paralelo para aplicaciones de corriente muy alta o para proporcionar un excitador de doce pulsos para un control de CC sin problemas Extras opcionales Carcasa de carril DIN (W30105) Módulo de mando (A402131) Tarjeta acondicionadora de señal (A402086) Módulos de tiristores, fusibles y conjuntos completos. CARACTERÍSTICAS PRINCIPALES Los tiristores requieren un alto pulso inicial de corriente de puerta y pulsos de sostenimiento comparativamente amplios para asegurar un disparo confiable, particularmente en ángulos de control de fase pequeños. El FC36MV proporciona las siguientes especificaciones de cocción Gate Drive: Valla de piquete con un PRF de 25Khz un impulso inicial de disparo de; 10 voltios en circuito abierto. 750 mA en 10 Ohm, y pulsos de mantenimiento 400mA en 10 Ohm por salida. Los pulsos de sostenimiento son de 20 uS de ancho.
