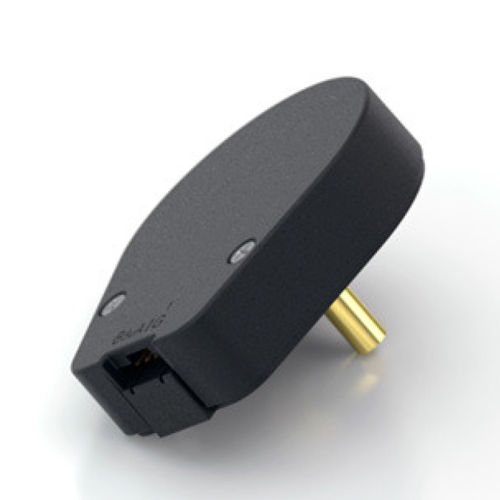

Encoder rotativo incremental S6

ópticosin contactocon salida digital

Tamaño reducido Salida diferencial / line-driver opcional Conector de enclavamiento positivo salidas de cuadratura de 2 canales, onda cuadrada TTL 3er canal índice opcional Amplia temperatura de funcionamiento Descripción del producto Restricción de sustancias peligrosas El encóder óptico de eje de alta resolución de la serie S6 es un convertidor rotativo a digital sin contacto. Útil para realimentación de posición o interfaz manual, el encóder convierte el ángulo, la velocidad y la dirección del eje en tiempo real en salidas de cuadratura compatibles con TTL con o sin índice. Funciona a partir de un único . Hay disponibles tres versiones de par de eje: La versión de par por defecto tiene un casquillo de manguito diseñado para proporcionar el par y la sensación ideal para aplicaciones de interfaz humana de panel frontal. La versión con rodamiento de bolas utiliza rodamientos de bolas de precisión en miniatura adecuados para aplicaciones de alta velocidad y par ultrabajo. La opción de arrastre estático ligero tiene un casquillo de manguito que no añade par intencionadamente para aplicaciones de bajas RPM en las que es aceptable una pequeña cantidad de par. La conexión segura al encóder de la serie S6 se realiza mediante un conector de enclavamiento de 5 patillas (versión de un solo extremo) o de 10 patillas (versión diferencial) (se vende por separado). Los conectores de acoplamiento están disponibles en US Digital con varias opciones y longitudes de cable. El controlador de línea diferencial interno (26C31) puede suministrar y recibir 20 mA a niveles TTL para las versiones diferenciales. El receptor recomendado es el 26C32 estándar de la industria. La máxima inmunidad al ruido se consigue cuando el receptor diferencial se termina con una resistencia de 150Ω en serie con un condensador de .0047 μF colocado a través de cada par diferencial.
