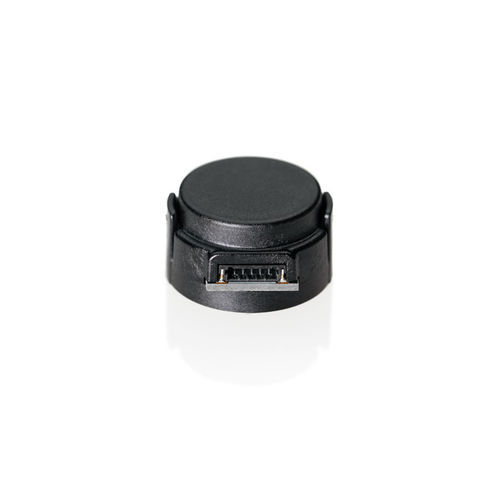

Encoder rotativo incremental E16

ópticodigital5 V CC

Cubo a presión - diseño de pinza con resorte Descripción del producto El microcodificador óptico E16 de 16 mm está diseñado para proporcionar señales digitales de cuadratura A, B e índice para aplicaciones de gran volumen y espacio restringido. El E16 utiliza un innovador disco de encóder push-on que acepta diámetros de eje de 1,5 mm y 2 mm. El E16 está diseñado para ser un microcodificador óptico de instalación única; la base proporciona orificios de montaje para dos tornillos M1.6-0.35, de 3 mm de longitud, en un círculo de pernos de 10 mm. La cubierta del codificador se encaja fácilmente en la base y está marcada con la disposición de los pines del conector. El encóder de la serie E16 se conecta mediante un conector de 5 conductores, polarizado, con paso de 0,8 mm (referencia Hirose DF52-5P-0,8C). El cable de acoplamiento (véase la página web Cables) no se incluye y está disponible por separado. Nota: Debido al diseño del E16, se recomienda su uso como instalación única.
