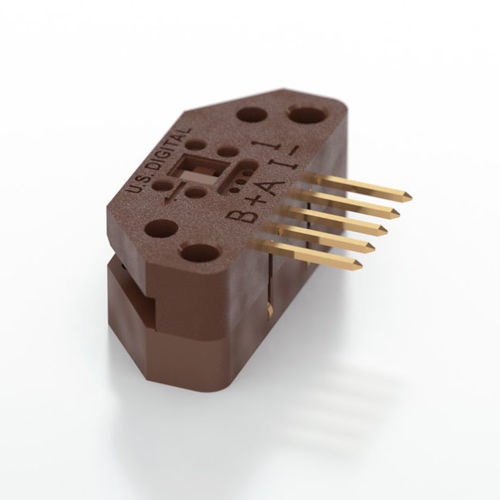

Módulo de codificador rotativo EM1

Cuadratura de dos canales con índice opcional Sustitución mejorada de la serie HEDS-9000 Alimentación única de 5 V CC Resoluciones de 32 a 2.500 RCP Condensador de desacoplamiento interno Salidas de 8 mA de fuente/sumidero Descripción del producto El EM1 es un módulo codificador óptico transmisivo diseñado para ser un sustituto mejorado del módulo codificador de la serie HEDS-9000. Este módulo está diseñado para detectar la posición rotativa o lineal cuando se utiliza junto con un disco codificador o una banda lineal. El EM1 consta de una fuente LED con lente y un CI detector monolítico encerrados en un pequeño encapsulado de polímero. El EM1 utiliza la tecnología de detector phased array para ofrecer un rendimiento superior y mayores tolerancias que los encóderes tradicionales de tipo máscara de apertura. El EM1 proporciona salidas digitales de cuadratura A y B con un tercer canal de índice de salida opcional. Cada módulo EM1 tiene una resolución específica y se adapta a la resolución de un disco codificador o una banda lineal. El módulo EM1 admite ahora todas las resoluciones estándar ofrecidas por el módulo codificador de la serie HEDS-9000 y resoluciones adicionales. El EM1 funciona con una única alimentación de 5 V y proporciona salidas de un solo extremo capaces de absorber y absorber 8 mA. El EM1 incorpora un condensador de desacoplamiento interno de 0,1 µF que proporciona una mayor inmunidad al ruido que los módulos codificadores de la serie HEDS-9000. Para aplicaciones de colector abierto y voltaje más alto, añada el controlador de cable PC3, o para salidas de controlador de cable diferenciales, añada el controlador de cable PC4. También hay disponibles discos codificadores, tiras lineales, chips decodificadores de cuadratura, chips contadores, placas de interfaz de ordenador, conectores de acoplamiento y cables.
