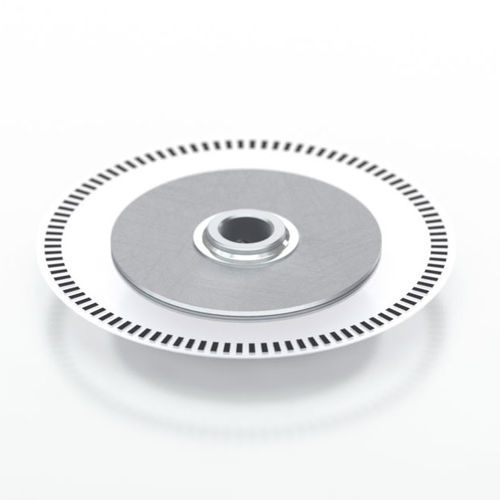

Disco codificador óptico HUBDISK-2

transmisivode Mylar

2 pulgadas de diámetro exterior Descripción del producto US Digital ofrece una amplia variedad de conjuntos HubDisk estándar (disco codificador óptico unido a un cubo de aluminio) para facilitar el montaje en un eje. Los discos codificadores también pueden pedirse como artículos independientes. Los discos codificadores rotativos están fabricados con película de poliéster Mylar de 0,007 pulgadas de grosor, y el material permite un rango de temperatura de -40C a 100C. El disco del conjunto HubDisk viene montado con la cara de emulsión hacia arriba cuando el texto del disco es de lectura derecha. HUBDISK-2 consiste en un cubo de aluminio mecanizado de precisión fijado a un disco codificador óptico de 2 pulgadas de diámetro (DISK-2). Se utilizan uno o dos tornillos de fijación (dependiendo del tamaño del orificio del cubo) para fijar el cubo a un eje. El conjunto HubDisk está disponible con diámetros interiores de 2 mm a 1 pulg. Todos los orificios del conjunto HubDisk se ajustan a una tolerancia muy estricta definida en el boletín técnico de US Digital Shaft and Bore Tolerances TB1001.
