Sistema de enrollado VACOCOIL

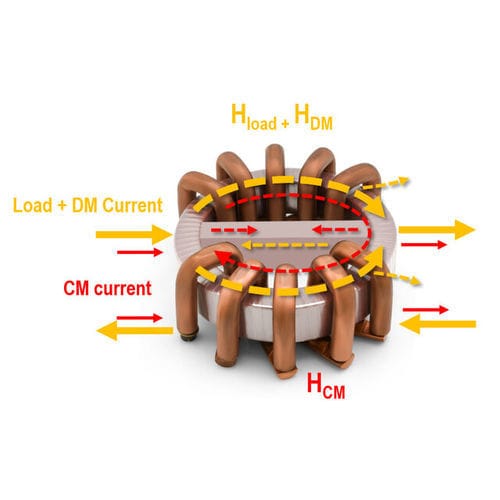

HANAU - Debido a la rápida conmutación de los componentes semiconductores en la electrónica de potencia, se producen corrientes de interferencia no deseadas. Estas corrientes de interferencia constan de dos componentes principales: las corrientes de modo común (CM: common mode) fluyen en una dirección a través de la aplicación, mientras que las corrientes de modo diferencial (DM: differential mode) fluyen en la dirección de la corriente de carga. Aunque en algunos casos la inductancia de fuga de la CMC puede ser ya suficiente, normalmente debe utilizarse una inductancia DM independiente. Esto aumenta el número de componentes del filtro y, por tanto, el volumen del filtro CEM. Si se necesita una mayor supresión de DM pero el espacio es limitado, la tecnología COMBICHOKE patentada por VAC puede ayudar. En este caso, se integra en el CMC un núcleo de baja permeabilidad que ahorra espacio y aumenta la atenuación DM. Los COMBICHOKES se diseñan como una solución CEM personalizada. Este enfoque COMBICHOKE puede incluso combinarse con la optimización del bobinado VACOCOIL para lograr un rendimiento superior. El diseño patentado VACOCOIL incluye barras de cobre macizo en lugar de los habituales devanados paralelos de hilos de cobre individuales. Este diseño de bobinado VACOCOIL ofrece una atenuación significativamente mejorada a altas frecuencias (f > 1 MHz) debido a las menores capacitancias parásitas del bobinado. Las principales aplicaciones de los COMBICHOKES son las estaciones de carga rápida de CC, los inversores fotovoltaicos, los generadores eólicos, los convertidores de frecuencia y los vehículos eléctricos.
