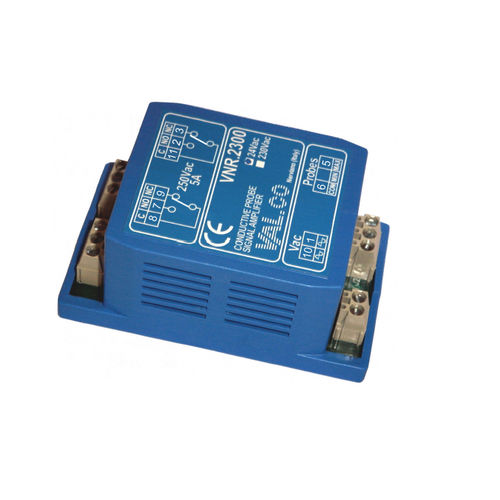

Amplificador de señal ELECTRA – VNR 23

de conmutaciónpara sensoren riel DIN

La unidad de control VNR2300 se diseñó como interfaz de bajo coste para sondas de nivel conductoras. Estas unidades electrónicas se utilizan para controlar líquidos que tienen una conductividad eléctrica mínima de 10 S. El sistema se basa en la medida de la conductividad del líquido a controlar y trabaja a bajo potencial y con corrientes alternas, con el fin de evitar la incrustación de los electrodos y/o perforación del depósito normalmente causada por el uso de corrientes continuas, que provocan una acción galvánica sobre los materiales El contacto del electrodo con el líquido bajo control determina el accionamiento de un relé dentro de la unidad de control y es posible accionar cualquier sistema de alarma y/o actuador. Utilizando múltiples sondas y múltiples unidades de control, adecuadamente conectadas, se puede realizar un sistema de dosificación y seguridad - Sensibilidad ajustable desde 10S. - Doble salida de relé. - Montaje en carril DIN. CONTROL Y AJUSTE Control Desconectar los cables de los electrodos de la bornera (bornas 5 y 6). Cortocircuite los bornes 5 y 6 de la regleta de bornes, en estas condiciones, los relés deben conectarse. Ajuste de la sensibilidad. El aparato se suministra con un ajuste de fábrica de 60 µS. Sumergir los electrodos en el líquido bajo control, girar el trimmer lateral para obtener la conmutación de los relés.
