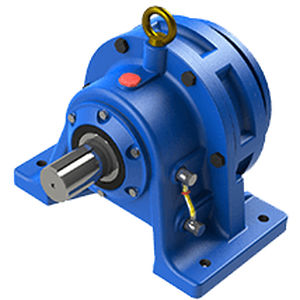

Reductor cicloidal HX series

de engranaje helicoidalcoaxial> 10 kNm

El exclusivo diseño de engranaje cicloidal de VARITRON® Cycloid Drive presenta ventajas superiores a las de los reductores de velocidad que utilizan engranajes de dientes evolventes comunes. La clave del inigualable rendimiento y fiabilidad del VARITRON® Cycloid Drive es que el 67% de los componentes de reducción están en contacto en todo momento, en comparación con los diseños de engranajes helicoidales y planetarios que sólo utilizan un contacto limitado entre dientes. A diferencia de los diseños con engranajes, los componentes de reducción del Varitron® funcionan a compresión en lugar de a cizalladura, lo que resulta para soportar cargas de choque que superan los valores nominales del 500%, proporcionar un rendimiento excepcional, fiabilidad y larga vida útil en la mayoría de las aplicaciones severas. - Alta eficacia Contacto rodante - Todos los componentes principales de transmisión de par ruedan; no se deslizan. El movimiento de rodadura contribuye a una fricción mínima y a una alta eficiencia. La eficiencia de una etapa se aproxima al 93% y la de dos etapas al 86%. - Durabilidad y larga vida útil El perfil de los dientes de los engranajes del accionamiento cicloidal VARITRON® permite el reparto de la carga entre varios dientes, por lo que no son susceptibles de rotura. Al menos el 66% de los rodillos de la corona dentada y los lóbulos del disco cicloide comparten la carga de choque bajo compresión. Además, los principales componentes de transmisión de par en el interior del accionamiento cicloidal VARITRON® están fabricados con acero 52100 (JIS SUJ2) de alto contenido en cromo y carbono para rodamientos, endurecido hasta alcanzar una dureza Rockwell de HRC 61~63 y con rectificado de precisión. El resultado final es que Varitron Cycloid Drive es capaz de soportar cargas de choque intermitentes de hasta el 500% de su par nominal de catálogo.
