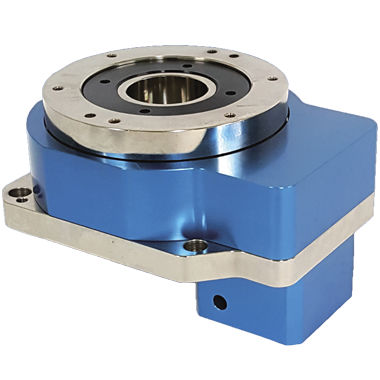

Unidad de rotación HRP series

Plataforma giratoria hueca de precisión HRP -Diseño de mesa de salida hueca de gran diámetro -Accionamiento por engranaje helicoidal de gran precisión (se puede añadir una etapa de engranaje planetario opcional) -Diseño de alto par de salida y gran rigidez -Mayor relación de reducción -Sencillo diseño de conexión de acoplamiento directo con el motor de accionamiento -Reductor planetario opcional con mayor relación de transmisión Conexión flexible del motor El diseño modular de la placa adaptadora del motor es adecuado para la mayoría de las marcas de servomotores o motores paso a paso. La entrada y el motor se acoplan mediante un mecanismo de bloqueo. El mecanismo ha pasado el análisis de equilibrio dinámico para asegurar la concentricidad y el equilibrio en la conexión y sin juego para la transmisión de potencia mientras se ejecuta a alta velocidad. Diseño de estructura hueca Diseño conveniente para facilitar el cableado eléctrico o el trabajo de tuberías Alta precisión Precisión de posicionamiento repetitivo ≦10 Juego de torsión ≦1 arcmin Movimiento Perdido 2arcmin Montaje directo de la pieza La mesa giratoria permite el montaje directo de la pieza de trabajo para mayor comodidad en la carga de la pieza de trabajo Diseño de engranaje helicoidal El mecanismo de reducción de velocidad emplea un sistema de engranajes helicoidales de precisión, que proporciona una velocidad de engrane del diente de engranaje dos veces superior a la de los engranajes rectos normales. Funcionamiento extremadamente suave, bajo nivel de ruido, alto par de salida y bajo juego. Mecanizado de engranajes de alta precisión La carcasa de la mesa de rotación está hecha de aleación de aluminio y mecanizado de precisión por máquina CNC. El rectificado de precisión de los dientes de los engranajes asegura que la precisión de los engranajes alcance la clase DIN6 con una dureza de 58-60HRC
