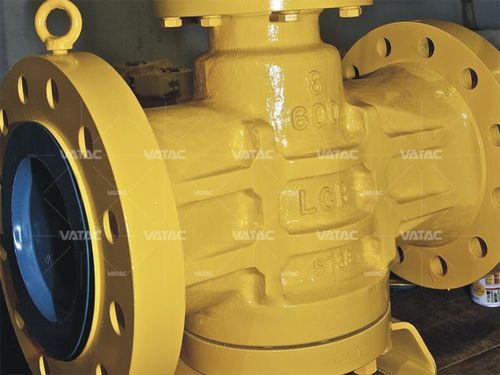

Válvula de tapón

manualde regulaciónde cierre

Las válvulas de tapón lubricadas de asiento elástico son del tipo "bloqueo" o cierre completo. Se puede usar para estrangular cuando no es necesario un ajuste preciso. Pero el servicio principal es la operación positiva de apertura y cierre Tres partes básicas comprenden la válvula del tapón lubricado: cuerpo, tapa y tapón. El tapón es el único miembro móvil. La válvula se abre sólo por rotación, el obturador gira sobre un asiento lubricado. Mientras que el obturador está disponible en forma cilíndrica y cónica, generalmente se prefiere la última, porque el principio de rotación cónica da como resultado una operación rápida y simple de la válvula. La forma cónica del obturador combina la ventaja del ajuste apretado de la acción de cuña con la acción deslizante del movimiento rotatorio. La rotación elimina la necesidad de subir y bajar un miembro móvil de la válvula, y protege las superficies de asiento de la exposición a elementos corrosivos » Diseño y fabricación según API 599, ASME B16.34 o DIN3202 ◆ Clasificaciones de P.T. según ASME B16.34 » Dimensiones de cara a cara según ASME B16.10 ◆ Extremos con bridas según ASME B16.5 » Extremos soldados a tope a ASME B16.25 ◆ Extremos roscados a ASME B1.20.1 » Terminales de soldadura por encaje a ASME B16.11 ◆ Marcado de válvulas a MSS SP-25 » Inspeccionar y probar a la API 598 » Los tamaños van desde 1/2" hasta 30" » Clasificaciones de presión de la clase 150 a la clase 2500, PN10 a PN420 » Conexiones finales en R.F o RTJ con bridas, NPT roscado, BSPT, Soldado S.W, B.W y ranurado » Materiales del cuerpo disponibles en acero al carbono fundido o forjado ASTM A216 WCB, WCC, ASTM A105N, acero de bajo carbono LCB, LCC, LF2, acero de aleación WC6, WC9, F11, F22, acero inoxidable CF8, CF8M, CF3, CF3M, A182 F304, F304L, F316, F316L, acero dúplex y súper dúplex A890 GR. 4A, 5A o F51, Materiales especiales en Monel, Alu.
